Análisis de las características estructurales del molino de rodillos verticales a partir del diagrama

Introducción

Los molinos de rodillos verticales (VRM, por sus siglas en inglés) son equipos esenciales en la industria de molienda, reconocidos por su eficiencia, precisión y adaptabilidad. Este artículo analiza las características estructurales de los VRM, destacando sus componentes clave y sus funciones, aportado por diagramas y información técnica. También exploraremos cómo los diseños avanzados de VRM, como nuestro Molino Ultrafino SCM y el Molino de Rodillos Verticales de la Serie LM, ilustran estas características con un rendimiento superior e innovación.

Componentes estructurales de los molinos de rodillos verticales

Los VRM (Vertical Roller Mills) están compuestos por varios componentes esenciales que funcionan en armonía para lograr un moliendo de alta calidad. Los componentes principales incluyen la mesa de molienda, los rodillos, el clasificador, el sistema de accionamiento y la carcasa. Cada elemento desempeña un papel vital en el funcionamiento del molino.

Mesa de molienda y rodillos

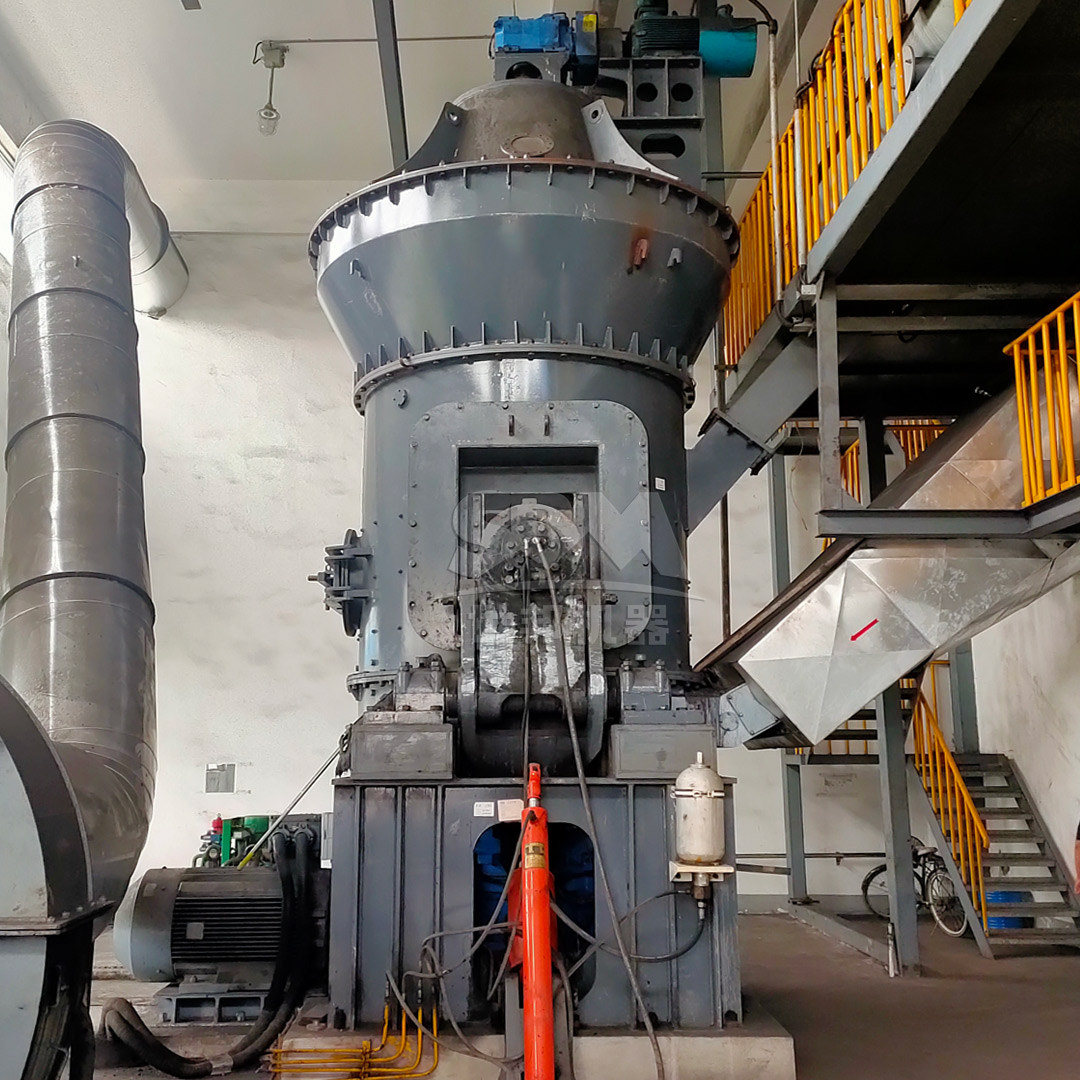

La mesa de molienda es una superficie giratoria en la que el material es introducido y molido por los rodillos. Estos rodillos, que suelen ser de dos a cuatro, ejercen presión sobre la capa de material situada en la mesa, lo que provoca fuerzas de compresión y cizallamiento que desintegran las partículas. Nuestra molina de rodillos verticales de la serie LM cuenta con una mesa de molienda y rodillos fabricados con materiales especiales, lo que garantiza una larga vida útil y un funcionamiento estable. Por ejemplo, el modelo LM220K puede manejar hasta 105 toneladas por hora con un tamaño de entrada de ≤50 mm, demostrando así su alta capacidad y durabilidad.

Sistema de Clasificación

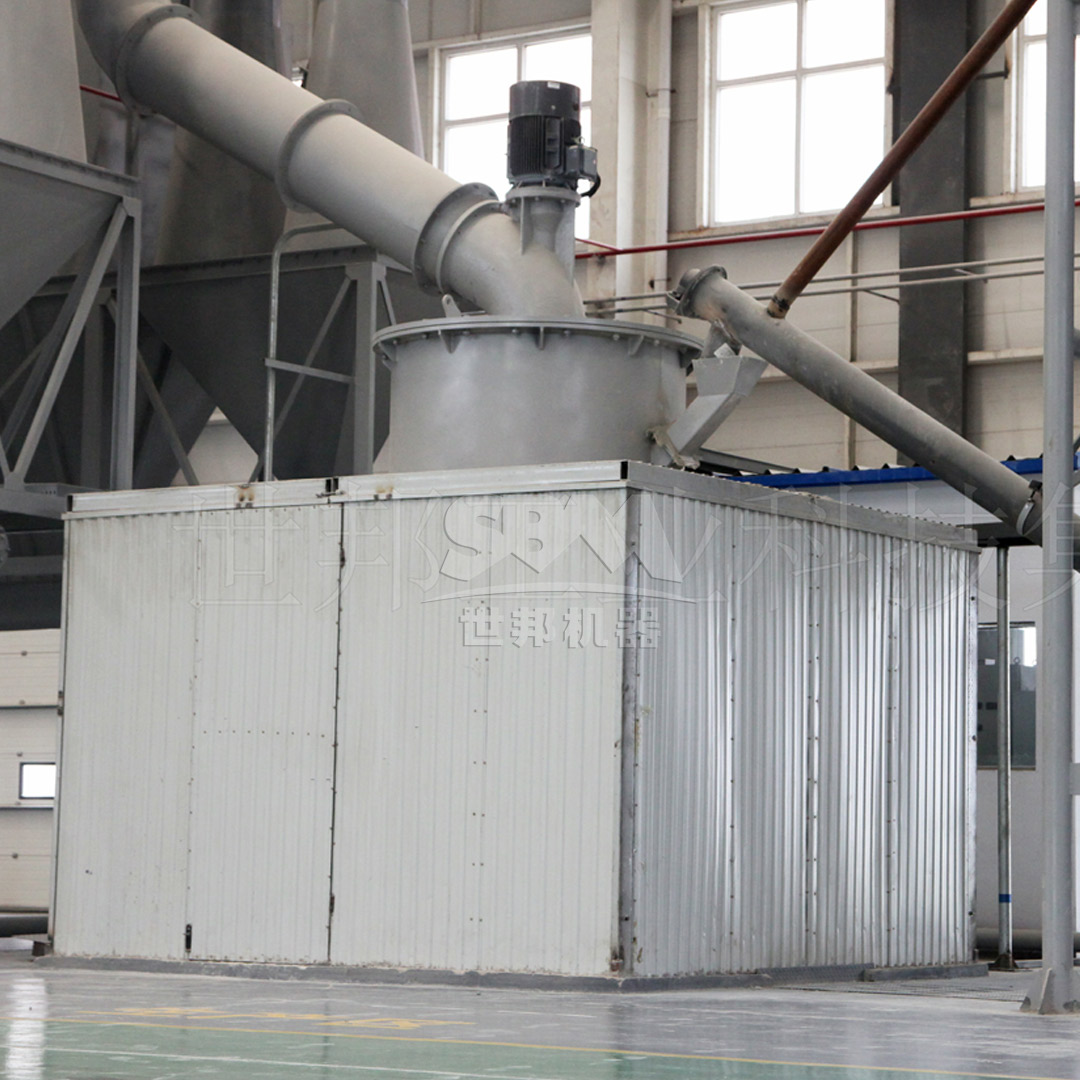

El clasificador es crucial para controlar la finura del producto. Separa las partículas finas de las gruesas, devolviendo estas últimas para su molido nuevamente. Los molinos de alta tecnología, como nuestro SCM Ultrafine Mill, incorporan un clasificador turbo vertical que permite obtener una distribución precisa del tamaño de las partículas, con una finura de salida que varía entre 325 y 2500 mallas (D97 ≤ 5μm). Esto asegura una calidad uniforme del producto sin la contaminación de polvo grueso.

Sistema de Accionamiento y Transmisión

El sistema de accionamiento, que generalmente consta de un motor y un reducidor, alimenta la mesa de molienda. Una transmisión eficiente es clave para reducir el consumo de energía. Nuestra serie MTW de molinos de trapecio utiliza una transmisión de engranajes cónicos con una eficiencia del 98%, lo que permite ahorrar espacio y disminuir los costos de instalación. Este diseño minimiza la pérdida de energía y aumenta la fiabilidad del sistema.

Ventajas tecnológicas en las RAMs virtuales modernas

Los modernos VRMs integran varias avances tecnológicos que mejoran el rendimiento, la eficiencia y la sostenibilidad.

Eficiencia Energética

Los VRM (Molinos de Rotación Variable) están diseñados para consumir menos energía en comparación con los molinos de bolas tradicionales. Por ejemplo, nuestro SCM Ultrafine Mill reduce el consumo de energía en un 30 % al mismo tiempo que duplica la producción de los molinos de chorro. Los sistemas de control inteligente ajustan automáticamente los parámetros operativos basándose en información en tiempo real, optimizando el uso de energía.

Precisión y Control

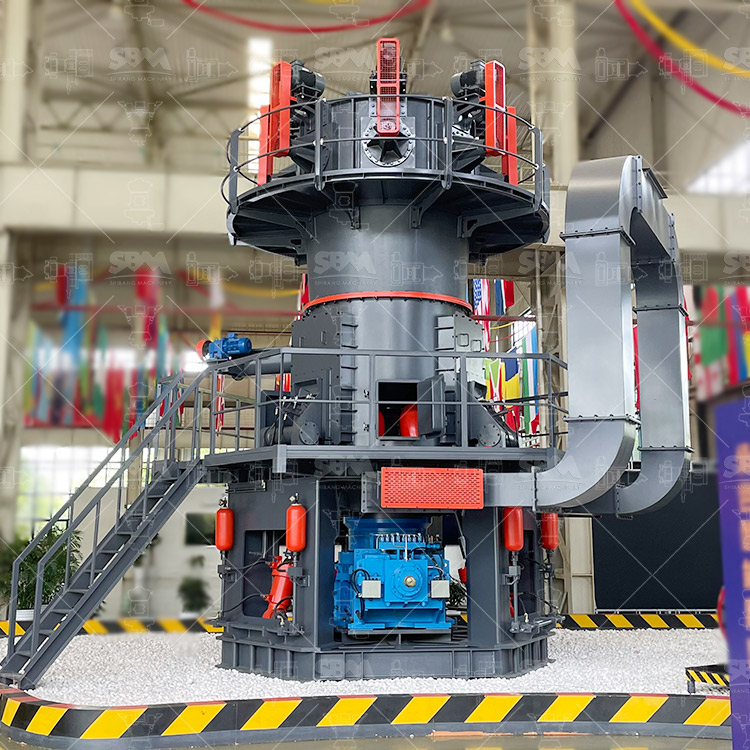

Clasificadores de alta precisión y sistemas automatizados garantizan una calidad constante del producto. El molino de rodillos verticales de la serie LM cuenta con un sistema de control automático especializado que permite el funcionamiento remoto y local, lo que reduce la intervención manual y mejora la precisión. Esto se observa especialmente en modelos como el LM130X-GX, que ofrece una finura que oscila entre 325 y 600 mallas.

Durabilidad y mantenimiento

Los materiales durables y los diseños innovadores prolongan la vida útil de los componentes cruciales. Nuestros ROVM (Rodamientos de Ventilación Mecánica) utilizan rodillos de aleación especial y anillos de pulido que duran varias veces más que las piezas convencionales. La cámara de pulido de tornillos sin rodamiento (bearingless screw grinding chamber) del molino Ultrafino SCM asegura un funcionamiento estable con un mantenimiento mínimo.

Variaciones de diseño específicas de la aplicación

Los VRM (Válvulas de Retención de Molécula) están diseñados para diversas aplicaciones, como la molienda de minerales, la pulverización de carbón y el procesamiento de escoria. Cada variante cuenta con características únicas para manejar materiales y requisitos específicos.

Molinos de molienda de minerales

Para el procesamiento de minerales, los molinos virtuales (VRMs) como los modelos LM130K a LM280K ofrecen una producción de 10 a 170 toneladas por hora, con una finura ajustable entre 170 y 40 μm. Estos molinos son ideales para industrias que requieren molienda fina de alta capacidad.

Molinos de Carbón y Escoria

Los molinos de carbón, como las series LM80M a LM280M, están diseñados para la pulverización eficiente del carbón con control de la finura (R0.08mm entre el 5 y el 20%). Los molinos de escoria, como las series LM130N a LM370N, manejan escoria húmeda con una capacidad de producción de hasta 110 toneladas por hora, generando polvo con un área superficial específica ≥420m²/kg.

Recomendación: Molino Ultrafino SCM y Molino de Rodillos Verticales de la Serie LM

Basándonos en el análisis estructural, recomendamos encarecidamente nuestro producto.Molino Ultrafino SCMyMolino de rodillos verticales de la serie LMPor su rendimiento excepcional, el molino ultrafino SCM destaca en la producción de polvos súperfinos (5-45μm) con alta eficiencia y bajo consumo de energía. Por ejemplo, el modelo SCM1680 procesa de 5 a 25 toneladas por hora, con una potencia del motor principal de 315kW. Por otro lado, la serie LM ofrece versatilidad para diversos materiales; modelos como el LM220K proporcionan una gran capacidad (36-105 toneladas/h) e integran funciones de moliendo, secado y clasificación.

Beneficios Ambientales y Económicos

Los VRM (Ventiladores de Entrada de Refrigerante) contribuyen de manera significativa a la sostenibilidad ambiental y a la reducción de costos. Su diseño cerrado minimiza las emisiones de polvo, y los colectores de polvo de tipo pulsatorio alcanzan una eficiencia superior a los estándares internacionales. Los niveles de ruido se mantienen por debajo de los 75 dB, lo que garantiza un entorno de trabajo más seguro. Desde el punto de vista económico, la disminución de los costos de energía y mantenimiento conduce a gastos operativos más bajos, convirtiendo a los VRM en una inversión inteligente para las industrias modernas.

Conclusión

Los molinos de rodillos verticales representan la cima de la tecnología de molienda, combinando características estructurales robustas con sistemas de control avanzados para un rendimiento óptimo. A través de un análisis detallado, es evidente que molinos como nuestro SCM Ultrafine Mill y la Serie LM ofrecen una eficiencia, precisión y confiabilidad sin igual. Al adoptar estos molinos, las industrias pueden lograr una calidad de producto superior mientras cumplen con los estándares ambientales y económicos.
