Cómo elegir una molina de molienda para la producción de coque en forma de aguja y para aplicaciones industriales

Introducción

El coque en forma de aguja, un tipo de coque de petróleo de alta calidad que se caracteriza por su bajo coeficiente de expansión térmica (CTE) y alta conducibilidad eléctrica, es un material crítico para la producción de electrodos de grafito de alta potencia utilizados en hornos de arco eléctrico (EAF) y como ánodos en baterías de iones de litio. La fabricación de este coque de alta calidad implica un proceso complejo que incluye la carbonización diferida y una calcinación posterior. Un paso crucial, aunque a menudo subestimado, en la preparación del coque en forma de aguja para sus aplicaciones finales es el proceso de molienda. La elección del molino de molienda afecta directamente la distribución de tamaños de partículas (PSD), la morfología del producto y, en última instancia, el rendimiento del electrodo de grafito o del componente de la batería final. La selección de un equipo inadecuado puede conllevar a un consumo excesivo de energía, altos costos de desgaste y la producción de productos que no cumplen con los estrictos requisitos de la industria.

Este artículo ofrece una guía completa para seleccionar la molienda óptima para la producción de coque de aguja, abarcando las principales características del material, los tipos de molinas, los criterios de selección y las aplicaciones específicas de la industria.

Comprendiendo el «Needle Coke»: Características del material y desafíos en su molienda

Antes de seleccionar una molina, es esencial comprender las propiedades únicas del coque de aguja que influyen en el proceso de molienda:

• Características abrasivas:El coque en agujas calcinado es un material extremadamente abrasivo. Dicha propiedad abrasiva conlleva a un alto desgaste de las componentes de molienda, lo que hace que la durabilidad y la resistencia al desgaste del molino sean una preocupación principal.
• Distribución deseada del tamaño de las partículas (PSD):Para la producción de electrodos, se requiere una distribución de tamaños de partículas (PSD) controlada y, a menudo, de tipo bimodal, a fin de alcanzar una densidad de envasado óptima. Las partículas finas (ultrafinas) son necesarias para la unión de los componentes, mientras que las partículas más gruesas proporcionan integridad estructural. Las aplicaciones en baterías frecuentemente requieren una distribución de tamaños de partículas muy fina y homogénea, de tipo monomodal.
• Pureza del producto:La contaminación causada por los materiales de molienda (por ejemplo, el desgaste metálico producido por las bolas o los rodillos) debe ser minimizada, ya que puede afectar negativamente las propiedades eléctricas y térmicas del producto final.
• Sensibilidad térmica:Aunque el coque calcinado es termicamente estable, se debe evitar la generación excesiva de calor durante el molido para prevenir cualquier posible oxidación o cambio en la estructura del material.

Tipos de molinos de molienda y su idoneidad para la coca en forma de agujas

Se utilizan diversos tipos de molinos para la reducción de tamaño de los materiales de carbono. Su idoneidad para el coque de aguja varía en función de la finura final deseada y de la capacidad de producción.

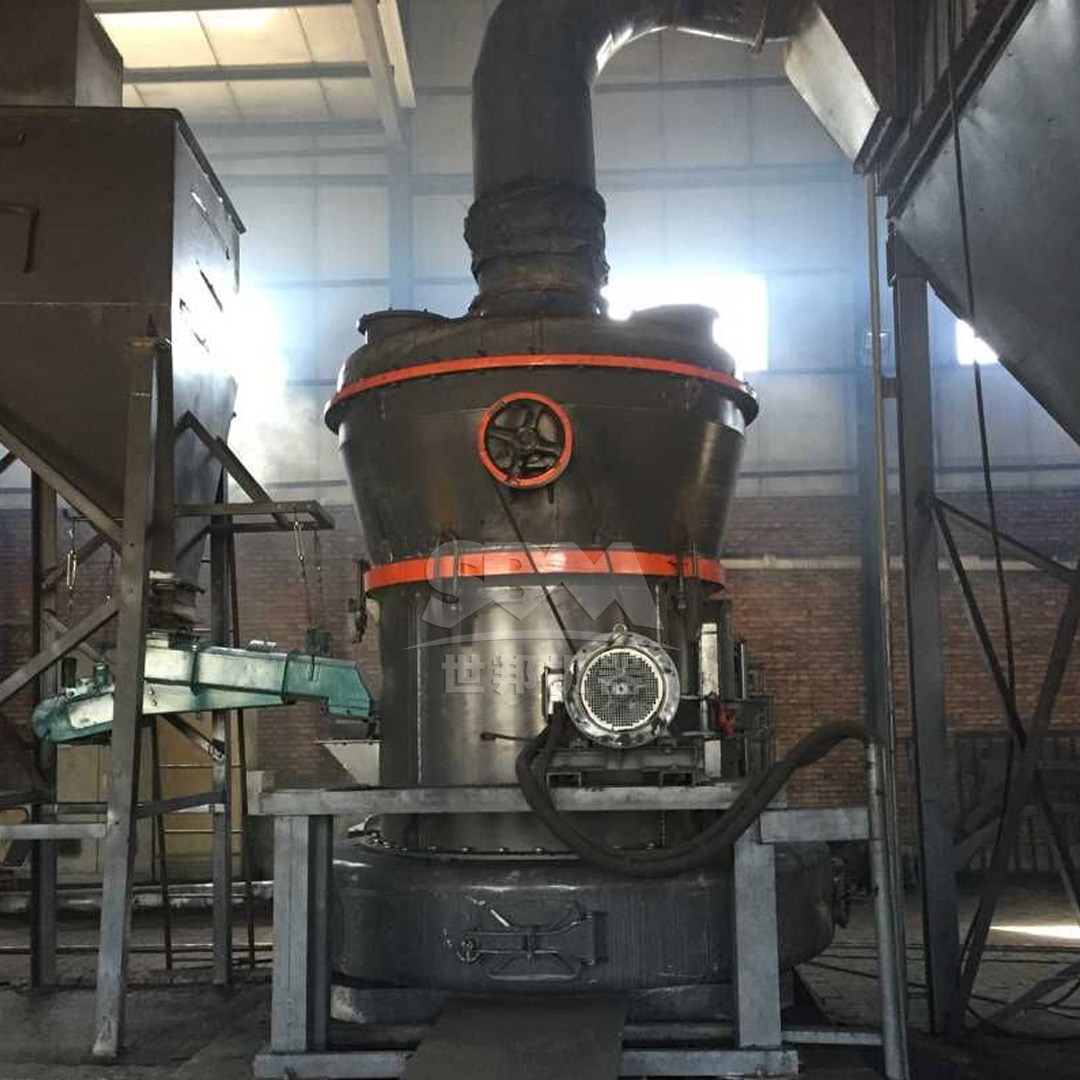

1. Molino de Raymond (Molino de Rodillos)

Los molinos Raymond, o molinos de rodillos, utilizan rodillos cargados con muelles para triturar los materiales contra un anillo fijo. Son una opción común para el molido de grano grueso a medianamente fino.

• Rango de salida:Típicamente, un tamaño de malla de 30 a 325 (de 600 a 45 µm).
• Idoneidad para Coke de Aguja:Bien adaptado para el triturado primario o secundario de coque de aguja calcinado hasta una finura media, a menudo como paso previo al moliendo más fino. Las versiones modernas ofrecen una mayor eficiencia y durabilidad.

2. Molino de Bolas

Los molinos de bolas consisten en un cilindro rotativo relleno de materiales de molienda (por ejemplo, bolas de acero). La reducción de tamaño se logra mediante impacto y abrasión a medida que las bolas caen en cascada.

• Rango de salida:0.074-0.8mm (tamiz de 200-20 mallas).
• Idoneidad para el uso de «Needle Coke»:Pueden producir una amplia gama de tamaños, pero generalmente son menos eficientes para materiales duros y abrasivos como el coque de aguja. El alto desgaste de las esferas y los revestimientos conduce a la contaminación con hierro, lo cual a menudo es inaceptable en aplicaciones de alta pureza. Sin embargo, pueden utilizarse en casos en los que la finura extrema no es el objetivo principal y cierta contaminación sea tolerable.

3. Millón de Rodillos Verticales (VRM)

Los VRM (Voltage Regulation Modules) son cada vez más populares en diversas industrias. El material se pulveriza entre una mesa giratoria y rodillos, bajo presión externa.

• Rango de salida:Normalmente, tiene una malla de entre 30 y 325 (600-45 µm), aunque existen diseños especiales con mallas más finas.
• Idoneidad para la Coca de Aguja:Ofrece una buena eficiencia energética y capacidades de secado según sea necesario. Sin embargo, el desgaste en la mesa y los rodillos puede ser considerable con coque de alta abrasividad, lo que conlleva costos elevados de mantenimiento, a menos que el equipo esté diseñado específicamente para dichas aplicaciones.

4. Molino de chorro (Molino de chorro con lecho fluidizado)

Los molinos de chorro utilizan chorros de aire comprimido o gas a alta velocidad para provocar el molido por impacto entre partículas, sin que ninguna parte móvil entre en contacto con el material.

• Rango de salida:Puede alcanzar un tamaño de partículas de 1-10μm (d97) con una distribución de tamaños de partículas (PSD) muy estrecha.
• Idoneidad para el uso con “Needle Coke”:Excelente para lograr tamaños ultramínimos sin riesgo de contaminación metálica. Ideal para materiales de ánodo de baterías de alto valor. Los principales inconvenientes son el alto consumo de energía (aire comprimido) y una capacidad general más baja en comparación con los molinos mecánicos.

Criterios clave para la selección de un molino de molienda de coquilla de aguja

Al evaluar las molinos, tenga en cuenta los siguientes factores:

1. Precisión de destino (PSD):Defina el tamaño superior requerido y los formatos de archivo PSD (D50, D97). Las aplicaciones que requieren una molienda de muy alta finura (<10μm) se adecúan mejor a molinos de chorro o a molinos de rodillos de tecnología avanzada.
2. Capacidad de producción (t/h):Ajuste el rendimiento de la molina a las necesidades de su planta. La producción a gran escala de electrodos requiere molinos de alta capacidad.
3. Eficiencia energética (kWh/t):El costo de operación es un factor importante. Compare el consumo energético específico de las diferentes tecnologías de molienda en función del grado de finura deseado.
4. Costos de Desgaste y Mantenimiento:En el caso del coque abrasivo, la vida útil de los componentes de desgaste (rulos, anillos, revestimientos) y la facilidad con que pueden ser reemplazados son cruciales para los costos operativos (OPEX).
5. Control de la contaminación:Asegúrese de que el diseño de la molina minimice la introducción de materiales extraños, especialmente el hierro. Puede ser necesario utilizar revestimientos de cerámica o aleaciones especiales.
6. Integración de Sistemas y Impacto Ambiental:Considere todo el sistema, incluyendo la alimentación, la molienda, la clasificación y la recolección del producto. El tamaño físico del molino debe ajustarse al espacio disponible.

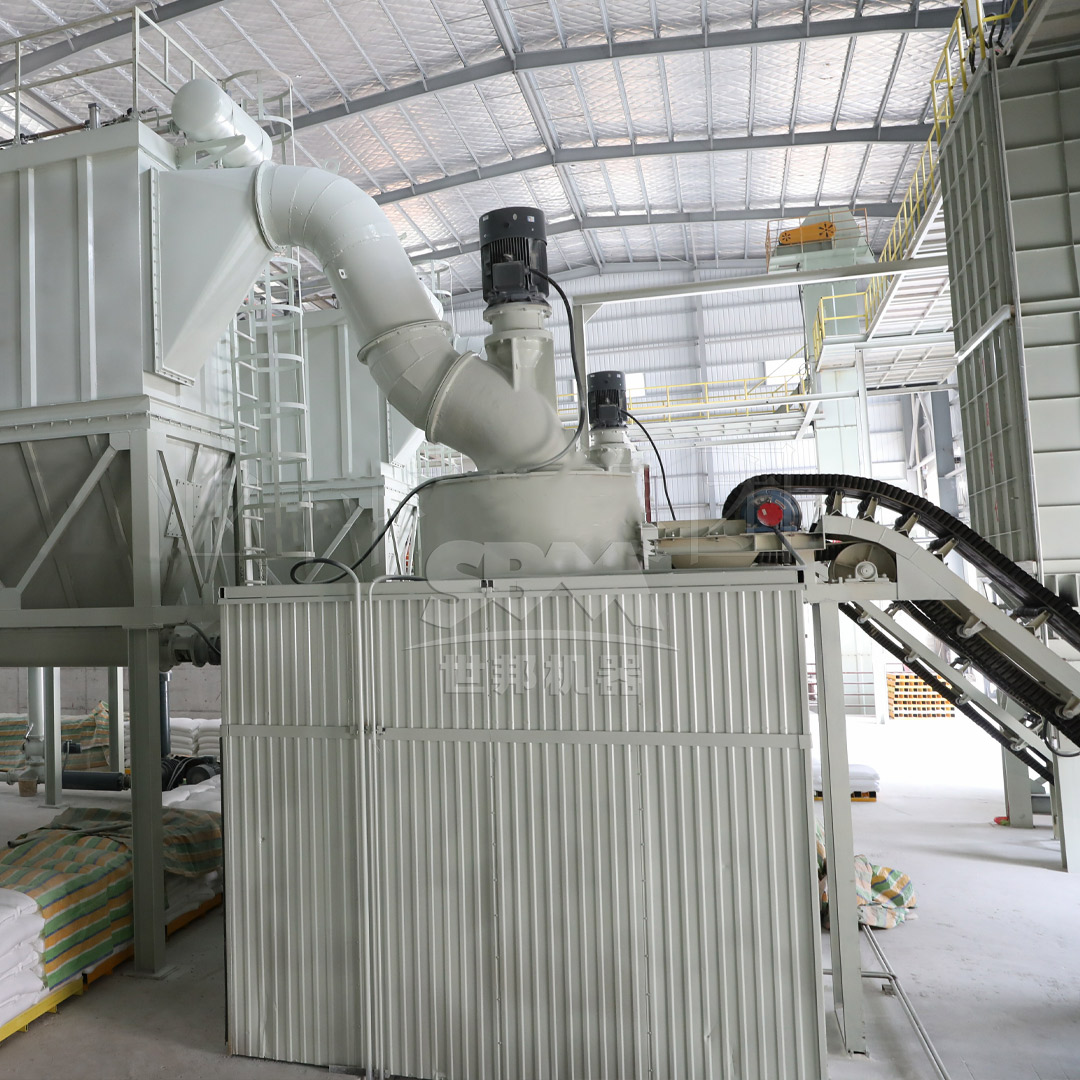

Solución recomendada: Molino ultramálido de la serie SCM

Para aplicaciones de coque de aguja que requieren un producto de fina a ultra-fina calidad (especialmente relevante para los materiales de ánodo de baterías de iones de litio),Molino Ultrafino de la Serie SCMPresenta una solución óptima que equilibra alta eficiencia, precisión y durabilidad.

Este molino ha sido diseñado para superar los desafíos de moler materiales duros y abrasivos, como el coque de aguja:

• Control de Finura Superior:Con un rango de malla de 325 a 2500 (45-5μm, D97), puede cumplir fácilmente con los estrictos requisitos de finura para aplicaciones avanzadas de baterías. Su clasificador de turbina vertical garantiza una precisa selección del tamaño de las partículas y un producto uniforme, sin contaminación por polvo grueso.
• Durabilidad excepcional:Los rodillos de molienda y el anillo están fabricados con materiales especiales resistentes al desgaste, lo que extiende significativamente su vida útil y reduce los tiempos de inactividad por mantenimiento, así como los costos asociados al coque de agujas abrasivo.
• Alta eficiencia y bajo consumo de energía:Su innovador principio de molienda permite alcanzar una capacidad el doble que la de un molino de chorro, al mismo tiempo que reduce el consumo de energía en hasta un 30%, lo que disminuye directamente los costos de operación.
• Cumplimiento con las Normas Ambientales:La cámara de molienda totalmente hermética y el eficiente colector de polvo por pulsos garantizan que las emisiones de polvo se mantengan muy por debajo de los estándares internacionales, protegiendo así el lugar de trabajo y el medio ambiente. Los niveles de ruido también se mantienen bajos (≤75 dB).

Para una línea de producción de alta capacidad dedicada a la producción de coque de aguja para electrodos,Molino de Trapecio de la Serie MTWEs otra excelente opción. Puede manejar tamaños de alimentación más grandes (hasta 50 mm) y ofrece una construcción robusta, con características como palas resistentes al desgaste combinadas y un conducto de aire curvo para reducir la pérdida de energía, asegurando un rendimiento fiable en las etapas de molienda de grano grueso a medio fino.

Aplicaciones industriales: desde electrodos hasta baterías

La tecnología de molienda seleccionada permite directamente la implementación de aplicaciones clave en la industria:

• Electrodos de grafito para hornos de arco eléctrico (EAF):El proceso de fabricación de los electrodos requiere el uso de polvo de coque fino para crear una pasta homogénea. Un volumen molecular uniforme proveniente de un molino de confianza asegura una alta densidad y resistencia en el electrodo extruido, lo que resulta en un mejor rendimiento y una mayor duración en el horno.
• Ánodos de baterías de ion Litio:El coque en aguja es una alternativa económica al grafito sintético. En este caso, el moliendo ultrafino (generalmente hasta un tamaño de partículas de D50 de 15-20 μm) es crucial para obtener la superficie específica y la morfología necesarias para una intercalación eficiente del litio. La pureza, garantizada por un molino libre de contaminantes como la serie SCM, es de vital importancia para la duración y la seguridad del ciclo de las baterías.
• Carbonos especializados y aditivos:La coca en estado sólido también se utiliza en otras aplicaciones, como materiales de fricción, rellenos conductores y compuestos aeroespaciales, donde se valoran sus propiedades específicas.

Conclusión

Elegir el molino de molienda adecuado no es una decisión que se pueda aplicar de manera generalizada para la producción de coque en forma de aguja. Requiere un análisis cuidadoso de las especificaciones del producto final, el volumen de producción y los costos operativos totales. Aunque los molinos tradicionales, como los molinos Raymond y Ball, todavía tienen su lugar, las exigentes demandas de las aplicaciones modernas, especialmente en el sector de las baterías, están impulsando la adopción de tecnologías más avanzadas, eficientes y duraderas, como el molino ultrafino SCM. Al invertir en la tecnología de molienda correcta, los productores pueden asegurarse de ofrecer un producto de coque en forma de aguja de alta calidad que satisfaga las necesidades específicas de las industrias de electrodos y baterías, maximizando tanto el rendimiento del producto como la rentabilidad operativa.
