Cómo instalar correctamente el aislamiento vibracional para los cimientos de los molinos de molienda

Introducción

Una adecuada aislación de vibraciones es crucial para las instalaciones de molinos de molienda, a fin de garantizar la estabilidad operativa, reducir el desgaste estructural y minimizar la contaminación acústica. Esta guía técnica proporciona procedimientos exhaustivos para implementar soluciones efectivas de control de vibraciones, basados en la experiencia de más de 30 años de ZENITH en ingeniería de equipos de procesamiento de minerales.

Grinding mill vibration isolation schematic

1. Comprensión de las fuentes de vibración

Los molinos de molienda generan fuerzas dinámicas a partir de:

  • Componentes en rotación desequilibrados (por ejemplo, el 5-15% del peso del rotor en los molinos de martillos)
  • Fuerzas de impacto del material (hasta 3 veces la carga estática en los molinos de bolas)
  • Armonías en la transmisión de herramientas (especialmente en las molinos de trapezoidal de la serie MTW)

2. Principios de diseño de la base

Para molinos como el nuestro…Molino Ultrafino XZM(45-5 µm) con una capacidad de 0,5-25 toneladas/hora:

  1. Proporción de masaLa masa del cimiento debe ser de 3 a 5 veces la masa del equipo.
  2. Frecuencia naturalMantenga la velocidad de funcionamiento por debajo del 60% de las RPM de operación máximas (por ejemplo, para molinos de 900 RPM, la frecuencia debe ser inferior a 18 Hz).
  3. RefuerzoBarra de refuerzo n.º 6, con una separación de 200 mm, para molinos de más de 100 kW

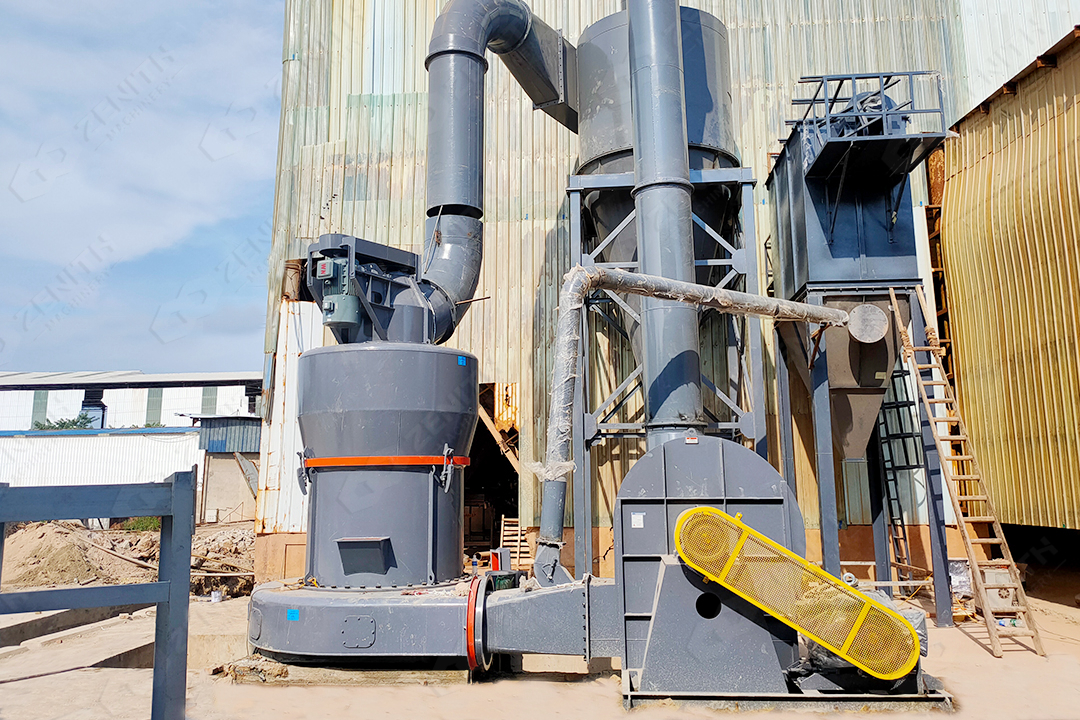

Reinforced concrete foundation for grinding mill

3. Selección del sistema de aislamiento

Para nuestro…Molino de Trapecio de la Serie MTWCapacidad de 3 a 45 toneladas/hora; tenga en cuenta:

Tipo de Aislante Rango de rigidez Coeficiente de amortiguación La mejor aplicación
Muelles de acero 50-500 kN/mm 0.005-0.01 Molinos de gran capacidad (>200 kW)
Almohadillas de goma 10-100 kN/mm 0.05-0.15 Molinos de tamaño mediano (55-200 kW)
Amortiguadores de aire Ajustable 0.06-0.20 Molinos de precisión (serie XZM)

4. Procedimiento de instalación

  1. Prepara la base con una tolerancia de nivel de ±2 mm.
  2. Aplique mortero epóxico (con una resistencia comprimida mínima de 50 MPa).
  3. Instale aislantes con una tolerancia paralela de <0.1mm/m.
  4. Para los molinos verticales LM de ZENITH, es necesario mantener una distancia de 15 mm para permitir la expansión térmica.

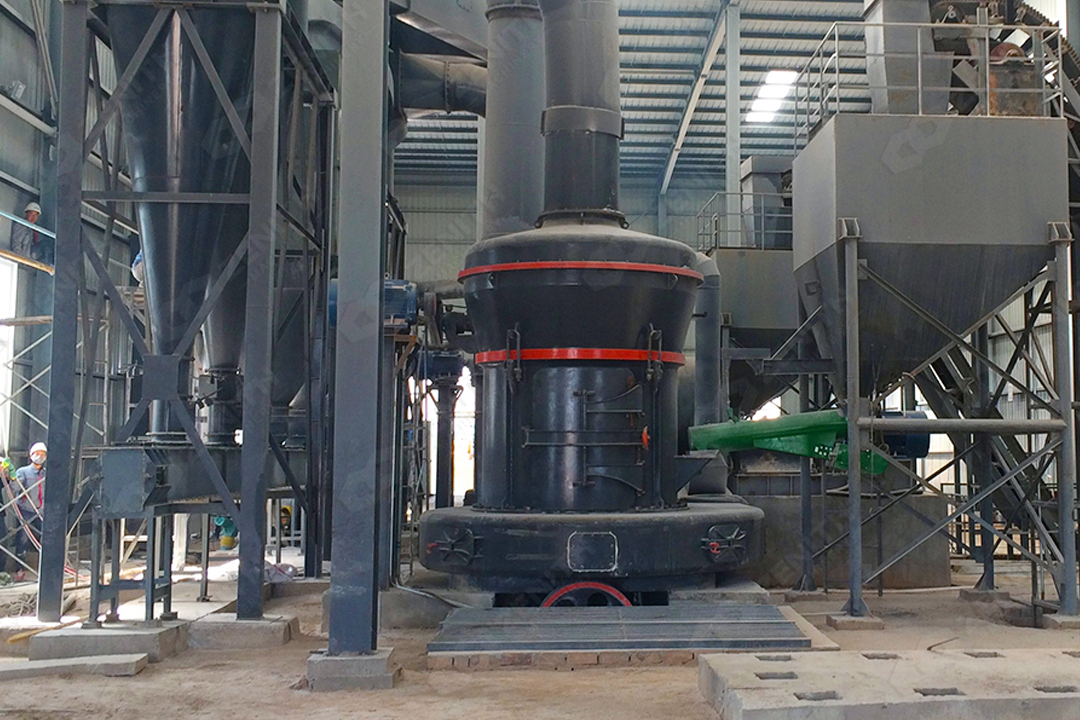

Vibration isolator installation process

5. Verificación del rendimiento

Las comprobaciones posteriores a la instalación deben confirmar:

  • Velocidad de vibración <2,8 mm/s (ISO 10816-3 Clase B)
  • Transmisibilidad <5% a la frecuencia de operación
  • No hay frecuencias resonantes dentro del rango de ±20% de las RPM de operación.

6. Consideraciones de mantenimiento

El patentado de ZENITH…Molino de Pendulo MRNLos sistemas de aislamiento requieren:

  • Verificación trimestral de la rigidez (±10% del valor de diseño)
  • Inspección anual de los aislantes de caucho con el límite de deformación por compresión del 15%
  • Monitoreo en tiempo real para molinos de más de 315 kW (recomendado para los modelos MTM160)

Conclusión

Un adecuado aislamiento de las vibraciones puede prolongar la vida útil de los molinos de molienda en un 40-60%, al tiempo que reduce el consumo de energía. El equipo de ingeniería de ZENITH ofrece soluciones de aislamiento personalizadas para todo nuestro equipo de molienda, desde los compacts molinos XZM hasta los molinos verticales LM a escala industrial. Póngase en contacto con nuestra red de servicios globales para obtener asistencia técnica específica para cada situación.
