Flujo del proceso y ventajas del molino de rodillos verticales para escoria de acero en la circulación exterior
Introducción
La escoria de acero, un subproducto de los procesos de fabricación de acero, ha sido considerada durante mucho tiempo como un residuo industrial con importantes consecuencias para el medio ambiente. No obstante, gracias al avance en la tecnología de molienda, la escoria de acero puede ser procesada de manera eficiente para obtener materiales valiosos que se utilizan en la producción de cemento, la construcción y otras aplicaciones industriales. El molino de rodillos verticales para escoria de acero de circulación exterior representa un gran avance tecnológico en este campo, ya que ofrece una eficiencia, fiabilidad y rendimiento ambiental superiores en comparación con los sistemas de molienda tradicionales.
Este artículo ofrece un análisis exhaustivo del flujo de proceso del molino de rodillos verticales para el reciclaje de escoria de acero, sus ventajas técnicas y los beneficios operativos, con especial énfasis en cómo esta tecnología transforma la escoria de acero de un desecho en un recurso valioso.
Flujo de Proceso del Molino de Rodillos Verticales para Escoria de Acero de Circulación Exterior
1. Preparación y alimentación de materias primas
El procesamiento de la escoria de acero comienza con una adecuada preparación del material. La escoria de acero cruda, cuyo contenido de humedad es generalmente inferior al 15%, se trita primero a un tamaño apropiado (generalmente ≤50 mm) utilizando equipos de trituración primaria. El material pretritado se transporta a continuación mediante una cinta transportadora hasta el hopper de alimentación del molino. Un alimentador de pesado controla con precisión la velocidad de alimentación para mantener las condiciones óptimas de moliendo.
Para operaciones que requieren una reducción preliminar del tamaño, nuestro…Molino de martillo (0-3 mm)Ofrece una solución ideal gracias a su alto coeficiente de trituración y su operación estable, capaz de manejar materiales de hasta 40 mm de tamaño y de producir un producto uniforme con un tamaño entre 0 y 3 mm, perfecto para su alimentación en molinos verticales.
2. Sistema de molienda y clasificación
El corazón del sistema es el molino de rodillos verticales donde ocurre el proceso de molienda real. El material entra en la cámara de molienda a través de la tubería de alimentación central y se distribuye de manera uniforme sobre la placa de molienda. A medida que la placa de molienda gira, la fuerza centrífuga hace que el material se desplace hacia afuera bajo las rodillos de molienda, los cuales ejercen una presión considerable para triturar las partículas de escoria.
El diseño único de la circulación externa permite que las partículas de grandes dimensiones sean rechazadas por el clasificador integrado y devueltas al lecho de molienda para su procesamiento adicional. Esto garantiza que solo el material correctamente molido avance a la siguiente etapa, optimizando así el consumo de energía y la calidad del producto.
3. Secado y separación
El secado simultáneo ocurre cuando se introducen gases calientes (generalmente a 250-350°C) en la molina. La humedad de la escoria de acero se evapora rápidamente, y el polvo fino y seco es llevado hacia arriba por el flujo de gases hasta el clasificador dinámico. El clasificador separa las partículas según su tamaño: el material grueso vuelve al lecho de molienda, mientras que el producto fino continúa su camino hacia el sistema de recolección.
4. Recolección y almacenamiento de productos
El polvo fino, ahora con la finura deseada (generalmente logrando una superficie específica de ≥420 m²/kg), se transporta al sistema de recolección que consta de ciclones y filtros de bolsa. El polvo de escoria de acero recogido se traslada posteriormente a silos de almacenamiento, listo para su uso como aditivo de cemento o material de construcción.
Ventajas técnicas del diseño de circulación externa
1. Mejora en la eficiencia de molienda
El sistema de circulación exterior mejora significativamente la eficiencia de molienda, asegurando que solo el material adecuadamente molido salga del molino. Las partículas gruesas son devueltas continuamente para su molienda adicional, reduciendo el desperdicio de energía y aumentando la productividad general del sistema. Las pruebas demuestran que este diseño puede mejorar la eficiencia de molienda en un 15-25% en comparación con los molinos verticales convencionales que no disponen de circulación de material externo.
2. Control de Calidad Superior del Producto
Gracias a su sistema de clasificación precisa y al mecanismo de retorno de materiales, el molino de circulación exterior produce polvo de escoria de acero con una distribución de tamaños de partículas de excelente uniformidad. La calidad del producto se mantiene constante, incluso ante cambios en las características de los materiales de alimentación, lo que lo convierte en la opción ideal para aplicaciones que requieren especificaciones de calidad estrictas.
3. Disminución del consumo de energía
La optimización de la ruta de flujo del material y el eficiente sistema de separación contribuyen a un ahorro significativo de energía. El diseño de la circulación externa reduce generalmente el consumo específico de energía en un 30-40% en comparación con los sistemas de molinos de bolas tradicionales para aplicaciones similares. El sistema de control inteligente optimiza aún más el uso de energía al ajustar los parámetros de operación en tiempo real en función de la tasa de alimentación y las características del material.
4. Beneficios de fiabilidad operativa y mantenimiento
La separación de las funciones de molienda y clasificación reduce la carga mecánica sobre los componentes individuales. Las piezas que se desgastan, como los rodillos y las placas de molienda, sufren una carga más uniforme, lo que prolonga su vida útil en 2 a 3 veces en comparación con los diseños convencionales. El diseño modular de los componentes esenciales permite un reemplazo rápido y une a su vez una reducción del tiempo de inactividad por mantenimiento.
Comparación con los sistemas tradicionales de molienda
| Parámetro | VRM de Circulación Externa | Sistema de Molino de Bolas | VRM convencional |
|---|---|---|---|
| Consumo específico de energía (kWh/t) | 38-42 | 55-65 | 45-52 |
| Superficie específica del producto (m²/kg) | 420-480 | 380-420 | 400-450 |
| Nivel de ruido (dB) | ≤80 | 100-110 | 85-90 |
| Emisión de polvo (mg/m³) | <20 | 30-50 | 25-40 |
| Intervalo de mantenimiento (horas) | 8000-10000 | 4000-6000 | 6000-8000 |
Equipo recomendado para el procesamiento de escoria de acero

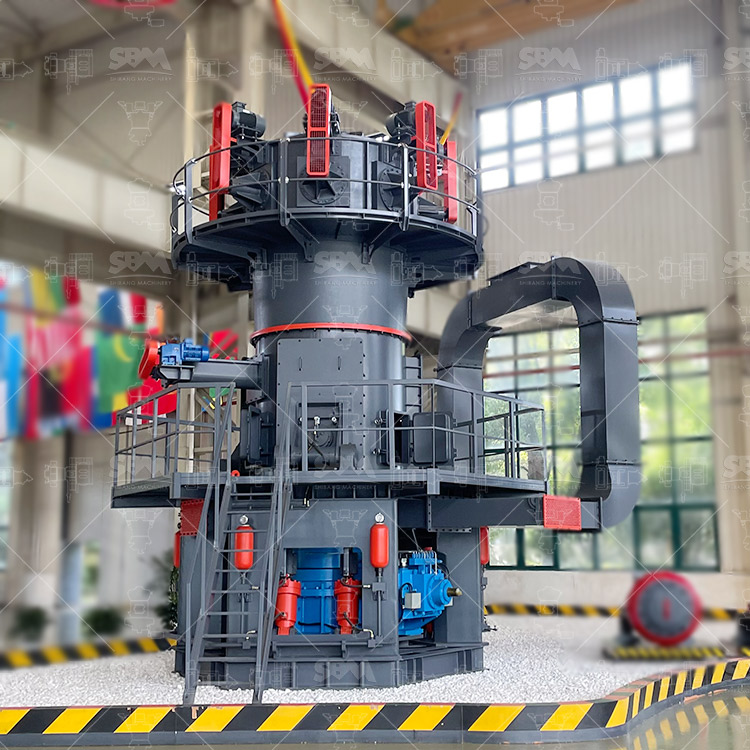

Molino de rodillos verticales de la serie LM para aplicaciones con escoria
Para aplicaciones de molienda de escoria de acero, recomendamos encarecidamente nuestro producto.Molino Vertical de Escoria de la Serie LMDiseñado específicamente para manejar la naturaleza abrasiva de la escoria de acero, la serie LM incorpora varias tecnologías propias que la hacen especialmente adecuada para esta aplicación desafiante.
Características clave:
- Mejorada resistencia al desgaste:Los materiales de aleación especial utilizados para los rodillos de molienda y los segmentos de la mesa de trabajo ofrecen una durabilidad excepcional frente a las partículas de escoria de acero, que son altamente abrasivas.
- Geometría de molienda optimizada:El diseño único de curvatura de los elementos de molienda garantiza la máxima eficiencia de contacto y reduce la presión específica sobre las piezas sometidas a desgaste.
- Sistema de Control Inteligente:El avanzado sistema de control basado en PLC ajusta automáticamente la presión de molienda, la velocidad de alimentación y la velocidad del clasificador para mantener las condiciones operativas óptimas.
- Clasificador de Alta Eficiencia:El clasificador dinámico, con velocidad de rotor ajustable, garantiza puntos de corte precisos y una calidad de producto constante.
Recomendaciones de modelos para escoria de acero:
- LM190N:Adecuado para plantas de capacidad media con una producción de 10-12 toneladas/hora, ideal para acerías que generan entre 500.000 y 800.000 toneladas de escoria al año.
- LM220N:Para operaciones de mayor envergadura que requieren una capacidad de 20-26 toneladas por hora, es ideal para plantas siderúrgicas integradas con una producción anual de escoria superior a 1 millón de toneladas.
- LM280N:Modelo de alta capacidad que permite una producción de 50-60 toneladas/hora, diseñado para grandes productores de acero con necesidades significativas de procesamiento de escoria.
Los molinos verticales de escoria de la serie LM logran consistentemente una finura del producto de ≥420 m²/kg, con un contenido de humedad inferior al 1%, cumpliendo con los requisitos de calidad más estrictos para aplicaciones de aditivos de cemento.
Molino de trapecio de la serie MTW para aplicaciones alternativas
Para operaciones que requieren flexibilidad en el procesamiento de diversos materiales, como escoria de acero, piedra caliza y otros minerales industriales, nuestro…Molino de Trapecio de la Serie MTWOfrece una excelente alternativa. Aunque está optimizada específicamente para escoria de acero, la serie MTW ofrece versatilidad para las plantas que procesan múltiples tipos de materiales.
Ventajas notables:
- Operación Flexible:Capaz de manejar tamaños de alimentación de hasta 50 mm, con una finesa de la salida ajustable entre los grados 30 y 325.
- Sistema de Transmisión Avanzado:La transmisión integral con ruedas cónicas alcanza una eficiencia de transmisión del 98% gracias a su diseño compacto.
- Componentes resistentes al desgaste:El diseño de la hoja de la pala curvada y la estructura en espiral resistente al desgaste reducen significativamente las necesidades de mantenimiento.
Beneficios ambientales y económicos
1. Utilización de residuos y economía circular
El molino de rodillos verticales para escoria de acero de circulación externa permite el aprovechamiento completo de la escoria de acero, convirtiendo lo que antes se consideraba desecho en productos valiosos. Esto contribuye significativamente al modelo de economía circular en la industria siderúrgica, reduciendo la necesidad de vertederos y los impactos ambientales asociados.
2. Eficiencia energética y reducción de las emisiones de carbono
Con un consumo de energía un 30-40% más bajo en comparación con los sistemas tradicionales, estos molinos contribuyen de manera significativa a reducir la huella de carbono en el procesamiento de escoria de acero. Para una planta típica que procesa 500.000 toneladas de escoria anualmente, esto se traduce en un ahorro de electricidad de aproximadamente 8.000-10.000 MWh al año.
3. Optimización del espacio
El diseño compacto de los molinos de rodillos verticales requiere mucho menos espacio que los sistemas de molinos de bolas equivalentes. El diseño de circulación exterior optimiza aún más la disposición al integrar múltiples funciones en una sola unidad, lo que reduce el área ocupada en un 50% en comparación con los sistemas de molienda convencionales.
Consideraciones operativas y buenas prácticas
1. Preparación del material
La preparación adecuada de la escoria de acero es crucial para el óptimo rendimiento del molino. El material debe ser previamente triturado hasta el tamaño de alimentación recomendado y se debe utilizar la separación magnética para eliminar el contenido de hierro metálico, que idealmente debería ser inferior al 1% a fin de minimizar el desgaste de los componentes de molienda.
2. Control de la humedad
Aunque el molino dispone de una función de secado, mantener la humedad del alimento por debajo del 15% asegura un funcionamiento estable y maximiza el rendimiento. En el caso de contenidos de humedad más elevados, puede ser necesario utilizar sistemas de secado previo para mantener la eficiencia.
3. Planificación del mantenimiento
Aunque los equipos están diseñados para tener intervalos de servicio prolongados, es esencial llevar a cabo un programa de mantenimiento proactivo para maximizar su vida útil. Se deben realizar inspecciones regulares de las piezas sujetas a desgaste, los sistemas de lubricación y los dispositivos de clasificación de acuerdo con las recomendaciones del fabricante.
Desarrollos y tendencias futuras
La tecnología para el procesamiento de escoria de acero sigue evolucionando, y hay varios desarrollos prometedores en el horizonte:
- Digitalización e Integración del IoT:Sensores avanzados y análisis de datos que permiten el mantenimiento predictivo y el funcionamiento optimizado.
- Sistemas de Energía Híbrida:Integración con fuentes de energía renovable para reducir aún más la huella de carbono.
- Ciencia de Materiales Avanzada:Desarrollo de materiales aún más resistentes al desgaste para prolongar la vida útil de los componentes.
- Integración de Procesos:Mayor integración con los procesos de producción de acero para mejorar la eficiencia y el uso de recursos.
Conclusión
El molino de rodillos verticales para escoria de acero de circulación exterior representa un avance significativo en la tecnología de procesamiento de minerales, ofreciendo una eficiencia, fiabilidad y rendimiento ambiental sin precedentes. Al transformar la escoria de acero, un residuo industrial, en un recurso valioso, esta tecnología contribuye al desarrollo sostenible de la industria del acero, al tiempo que proporciona beneficios económicos a través de la reducción de costos operativos y la generación de ingresos adicionales.
Gracias a las constantes mejoras en el diseño, los materiales y los sistemas de control, estos molinos están destinados a ser aún más eficientes y versátiles, lo que aumenta aún más su valor para los productores de acero de todo el mundo. La combinación de excelencia técnica y beneficios ambientales convierte al molino de rodillos verticales de circulación externa en la opción preferida para las operaciones modernas de procesamiento de escoria de acero.
