Guía paso a paso para realizar una prueba sin carga en el molino de molienda antes de su operación

Introducción

Realizar una prueba sin carga es un procedimiento preoperativo crítico para los molinos de molienda, a fin de garantizar la integridad mecánica y la seguridad operativa. Como fabricante líder con más de 30 años de experiencia en maquinaria minera, ZENITH enfatiza la aplicación de protocolos de pruebas rigurosos para equipos como los nuestros.Molino ultrafino XZMyMolino de Trapecio de la Serie MTW«`html
<!DOCTYPE html>
<html lang=»es»>
<head>
<meta charset=»UTF-8″>
<meta name=»viewport» content=»width=device-width, initial-scale=1.0″>
<title>Primer ejemplo de código HTML</title>
</head>
<body>
<h1>Este es un título en el cuerpo del documento</h1>
<p>Esto es un párrafo de texto.</p>
<ul>
<li>Elemento 1</li>
<li>Elemento 2</li>
<li>Elemento 3</li>
</ul>
</body>
</html>
«`

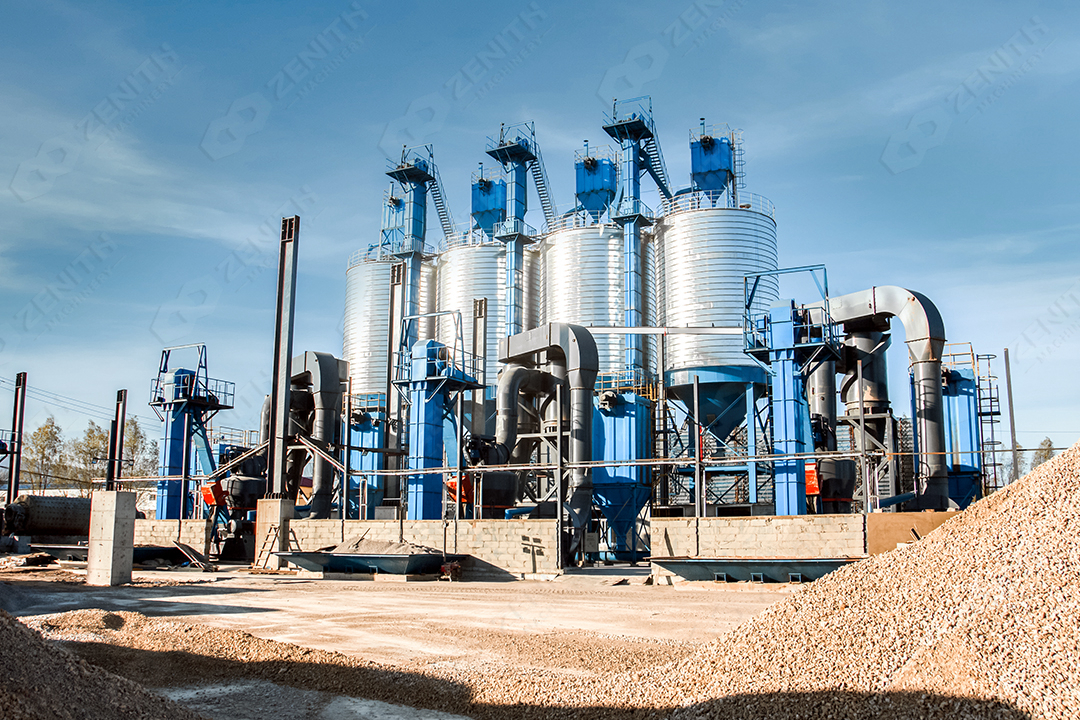

Grinding mill no-load test setup with monitoring equipment

Propósito de la Prueba de No-Carga

  • Verificar la estabilidad del sistema de rodamientos y transmisiones.
  • Compruebe los niveles de vibración de acuerdo con las normas ISO 10816.
  • Confirmar el funcionamiento del sistema de lubricación
  • Establecer parámetros eléctricos de referencia

Paso 1: Preparación para la Prueba Preliminar

Inspección de Equipo

Para nuestro molino ultrafino XZM (45-5μm), asegúrese de:

  • Todos los elementos de fijación se ajustan según las especificaciones (consulte la Sección 4.2 del manual técnico).
  • Las palas del clasificador de turbinas verticales se giran manualmente para comprobar la separación.
  • Las bolsas del colector de polvo tipo Pulse están instaladas adecuadamente.

Medidas de Seguridad

  1. Instale barreras de protección alrededor de los componentes rotativos.
  2. Verificar que los botones de parada de emergencia estén en funcionamiento.
  3. Prepare un termómetro infrarrojo (rango: -20°C a 600°C).

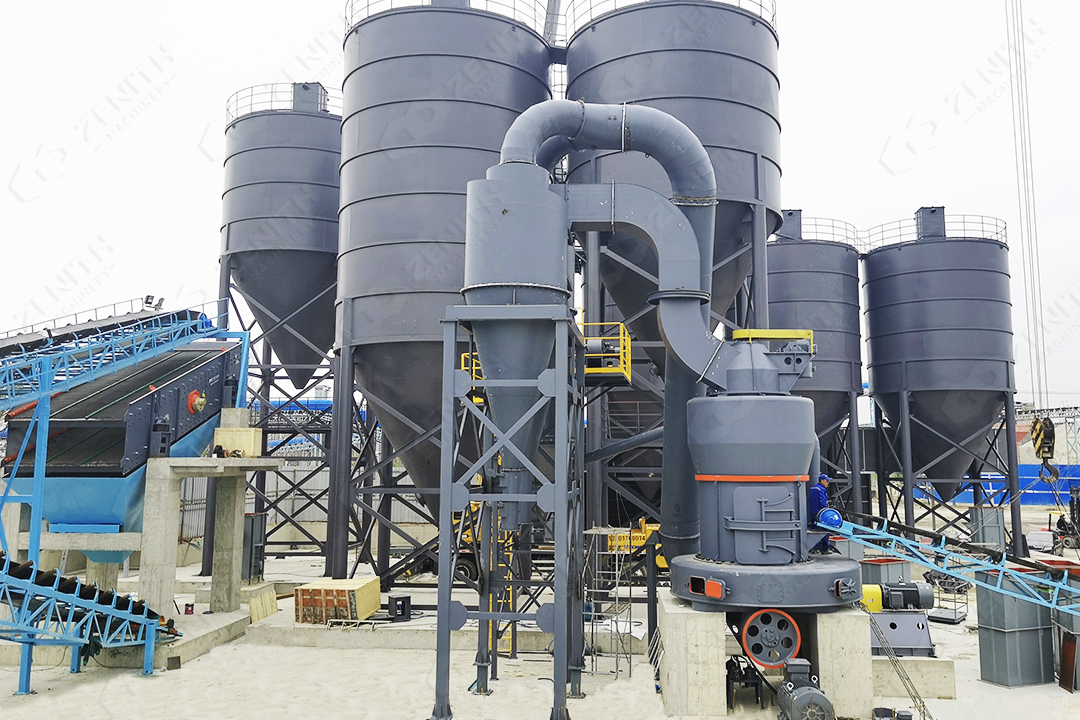

Technician inspecting grinding mill components before no-load test

Paso 2: Verificación del sistema eléctrico

Comprobación del suministro de energía

Parámetro XZM221 XZM268
Tolerancia de Voltaje ±5% de 380V ±5% de 10kV
Desequilibrio de Fase <2% <1.5%

Calibración de Instrumentos

Para los molinos de la serie MTW, realice la calibración:

  • Sensores de vibración (rango: 0-20 mm/s)
  • Transformadores de corriente (clase de precisión 0.5)
  • Sondas de temperatura (PT100, RTD)

Paso 3: Ejecución de la prueba de no carga (No-Load Test)

Secuencia de Puesta en Marcha de una Startup

  1. Active el sistema de lubricación durante al menos 30 minutos.
  2. Arranque el motor principal al 10% de su velocidad nominal durante 5 minutos.
  3. Aumenta gradualmente la velocidad al 100% en un período de 15 minutos.

Parámetros de Monitoreo

Para el Molino Vertical Ultra-fino LUM:

  • Temperatura de funcionamiento (alarma a 75°C, parada automática a 85°C)
  • Corriente del motor (comparar con los valores indicados en la etiqueta)
  • Velocidad de vibración (valor eficaz RMS <4,5 mm/s para motores de 315 kW o superior)

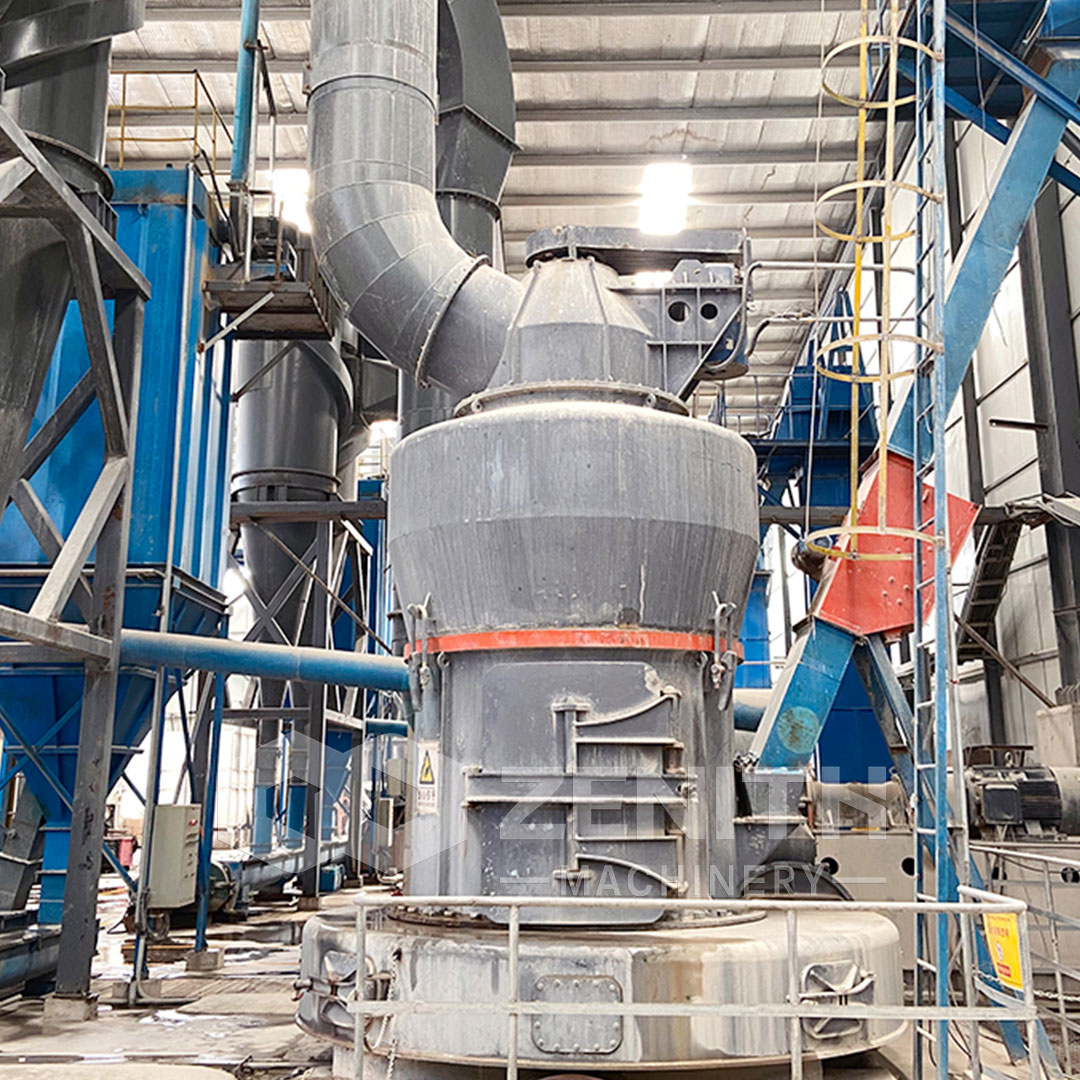

Operator monitoring grinding mill parameters during no-load test

Paso 4: Análisis de datos

Criterios de Aceptación

Los molinos de la serie MTM de ZENITH requieren:

  • No hay ruido anormal (nivel de ruido <75 dB a una distancia de 1 metro).
  • Reacción negativa del engranaje <0.15 mm
  • El consumo de potencia del motor está dentro del 15% del valor teórico en carga cero.

Guía de solución de problemas

Síntoma Causa posible Solución
Alta vibración Desalineamiento Comprobación de alineación con láser
Fuga de aceite Daño en el sello Reemplazar los sellos de aceite

Productos Recomendados

Para un rendimiento de molido óptimo, considere las soluciones avanzadas de ZENITH:

Molino Ultrafino XZM

  • Finura del producto final: malla de 325 a 2500 (D97≤5μm)
  • Ahorro de energía: un consumo un 30% más bajo en comparación con los molinos de chorro.
  • Rodillos especiales resistentes al desgaste que tienen una vida útil tres veces mayor.

MTW Molino de Trapecio

  • El canal de aire en arco reduce la pérdida de energía en un 15%.
  • Colector de polvo integrado por pulsos (eficiencia >99.9%)
  • Transmisión por engranajes cónicos (eficiencia del 98%)

«`python
# Conclusión
«`

Según nuestros datos de servicio globales, una correcta prueba de no carga previene el 85% de los fallos prematuros de los molinos. El equipo de ingeniería de ZENITH proporciona esto.Apoyo para la puesta en marcha in situPara todo el equipo de molienda, contamos con el respaldo de nuestra línea telefónica técnica de atención 24/7 en más de 30 países.
