Molino de molienda de escoria vertical: Equipo y aplicación en concreto
Introducción a la Tecnología de Molienda de Escoria
La utilización de subproductos industriales ha cobrado cada vez mayor importancia en los materiales de construcción modernos, siendo la escoria granulada de horno de fusión (GGBFS, por sus siglas en inglés) uno de los materiales cementantes complementarios más valiosos. Los molinos verticales para la molienda de escoria se han vuelto la tecnología preferida para procesarla en polvo de alta calidad para aplicaciones en el concreto. Estos sistemas de molienda especializados ofrecen ventajas significativas con respecto a los molinos de bolas tradicionales en términos de eficiencia energética, calidad del producto y flexibilidad operativa.
Fundamentos del moliimiento de escoria
La molienda de escoria plantea desafíos únicos debido a la dureza del material, su capacidad para dañar los superficies y los requisitos en cuanto al área superficial específica. El proceso de molienda debe alcanzar una finura de al menos 420 m²/kg, manteniendo al mismo tiempo una distribución uniforme del tamaño de las partículas. Los molinos verticales logran esto gracias a su mecanismo de molienda único, que combina fuerzas de compresión, cizallamiento e impacto en una sola unidad compacta.
Tecnología de molinos verticales para el procesamiento de escoria
Principio de Funcionamiento

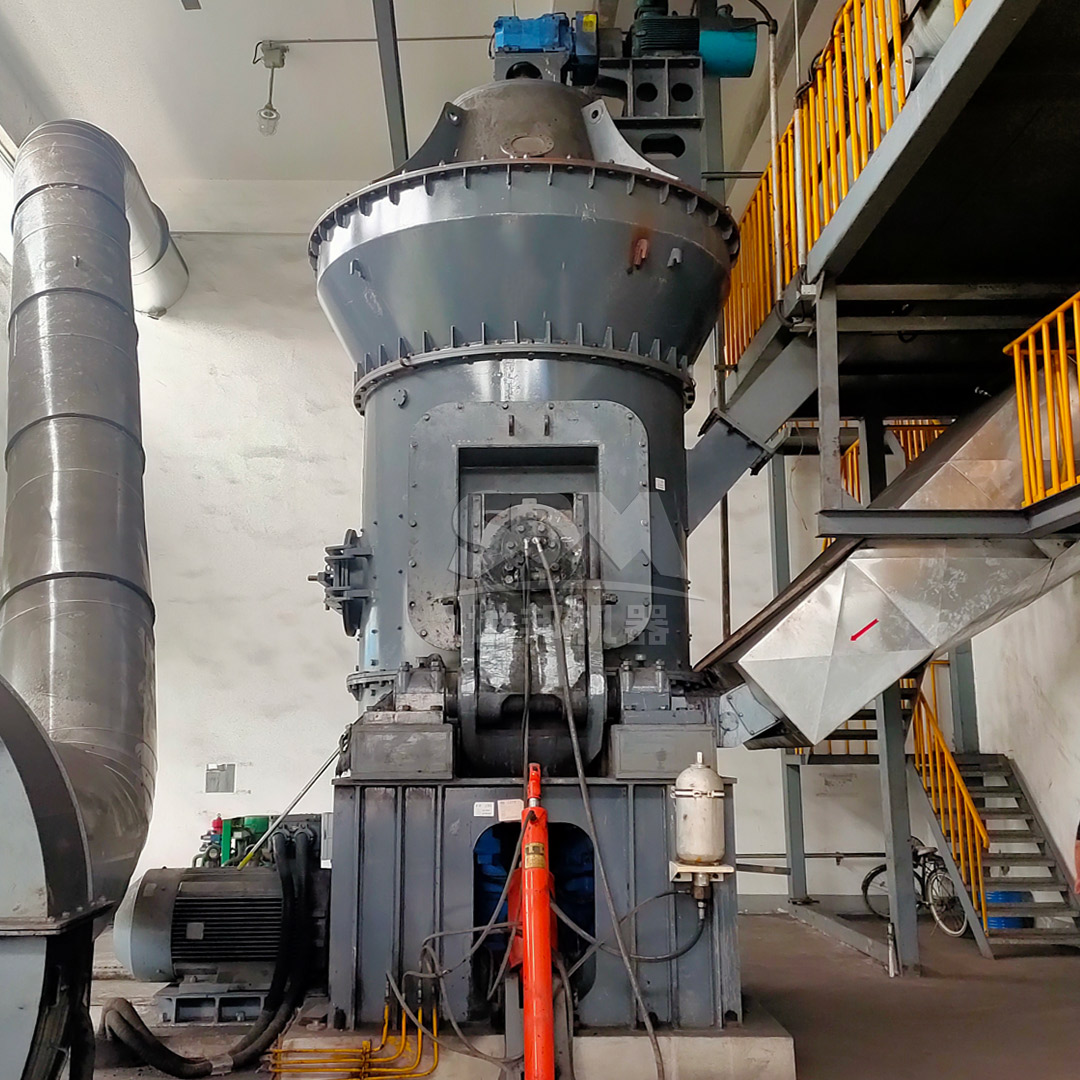

Los molinos verticales para moler escoria funcionan según el principio de la compresión por lecho, en el cual el material se muela entre una mesa giratoria y rodillos fijos. El proceso comienza cuando el material de escoria entra en el centro de la mesa de molienda. La fuerza centrífuga distribuye el material hacia los bordes, donde pasa por debajo de los rodillos trituradores. La presión hidráulica aplicada a estos rodillos genera la fuerza necesaria para pulverizar las partículas de escoria.
Al mismo tiempo, el gas caliente entra a través del anillo de la tobera que rodea la mesa de molienda, fluidizando y transportando el material molido hasta el clasificador integrado. El clasificador separa las partículas finas que cumplen con las especificaciones de finura requeridas de las partículas gruesas, las cuales vuelven a la mesa de molienda para su procesamiento adicional. Este funcionamiento en circuito cerrado garantiza un uso óptimo de la energía y una calidad constante del producto.
Principales ventajas tecnológicas
Los molinos modernos de molienda vertical de escoria incorporan varias características avanzadas que los hacen especialmente adecuados para el procesamiento de escoria. Su diseño compacto integra múltiples funciones, como el secado, la molienda, la clasificación y el transporte, en una misma unidad. La capacidad de manejar escoria húmeda (con un contenido de humedad de hasta el 15%) mientras se seca y muela el material al mismo tiempo representa una importante ventaja operativa.
La eficiencia energética constituye uno de los principales beneficios de estos molinos verticales, ya que consumen entre un 30 y un 40% menos energía en comparación con los sistemas tradicionales de molinos de bolas. Esta eficiencia se debe al principio de molienda directa y a la eliminación de la necesidad de equipos auxiliares como elevadores de cestas y sistemas de transporte. Además, la baja emisión de ruido (≤80 dB) y las escasas emisiones de polvo (<20 mg/m³) cumplen con los estándares ambientales modernos.
Selección de equipos para aplicaciones de molienda de escoria
Parámetros Críticos de Rendimiento
La selección del molino vertical adecuado para el moliendo de escoria requiere una cuidadosa consideración de varios parámetros clave. Los requisitos de capacidad de producción determinan el tamaño del molino, ya que los sistemas modernos ofrecen capacidades que varían de 4 a 110 toneladas por hora. La finura objetivo (Blaine), que suele ser ≥420 m²/kg para aplicaciones de cemento a base de escoria, influye en el diseño del clasificador y en los ajustes de la presión de molienda.
Las características del material de alimentación, como su contenido de humedad, su granulabilidad (índice de trabajo de Bond ≤23 kWh/t) y su composición química (en particular, el contenido de hierro ≤1%), influyen de manera significativa en la selección del equipo y en los parámetros de operación. El molino también debe ser capaz de adaptarse a las variaciones en las propiedades de la escoria, manteniendo al mismo tiempo una calidad constante del producto.
Equipo recomendado: Molino vertical de escoria de la serie LM
Para operaciones profesionales de molienda de escoria, recomendamos nuestro…Molino vertical de escoria de la serie LMDiseñado específicamente para procesar escoria de alto horno en grano, este equipo especializado ofrece varias ventajas significativas para las aplicaciones relacionadas con la escoria:
La serie LM cuenta con un diseño robusto, con elementos de molienda especialmente templados que resisten la naturaleza abrasiva de la escoria. El clasificador de alta eficiencia integrado asegura un control preciso del tamaño de las partículas, mientras que la geometría de molienda optimizada maximiza el aprovechamiento de la energía. La capacidad del molino para manejar altos contenidos de humedad sin necesidad de secado previo representa una importante ventaja operativa.
Nuestro modelo LM220N, con un diámetro de mesa de molienda de 2800 mm y una potencia del motor principal de 900-1000 kW, produce de 20 a 26 toneladas por hora de polvo de escoria de alta calidad, cuyo área superficial específica supera los 420 m²/kg. Para requisitos de producción más grandes, el modelo LM370N alcanza una producción de 90-110 toneladas por hora, con una mesa de molienda de 4500 mm y una potencia de 3150-3300 kW. Todos los modelos cuenta con sistemas de control avanzados que optimizan la presión de molienda, la velocidad de la mesa y los ajustes del clasificador para obtener la máxima eficiencia y consistencia del producto.
Aplicaciones concretas de escoria de molino molida
Beneficios de rendimiento en el concreto
Cuando la escoria se moliere adecuadamente hasta alcanzar la finura adecuada utilizando molinos verticales, desarrolla excelentes propiedades cementicias que mejoran significativamente el rendimiento del hormigón. La incorporación de GGBFS (granulado de sílice de fósforo gris) en las mezclas de hormigón mejora su trabajabilidad gracias a la forma esférica de sus partículas y a la menor demanda de agua. Esto conduce a una mejor capacidad de bombeo y a mejores características de acabado, especialmente en aplicaciones de hormigón de alto rendimiento.
La reacción de hidratación secundaria entre la escoria y el hidróxido de calcio genera más gel de silicato de calcio hidratado (C-S-H), lo que densifica la microestructura del concreto. Esta estructura de poros más refinada mejora la durabilidad al reducir la permeabilidad y mejorar la resistencia al ataque de sulfatos, la penetración de cloruros y la reacción álcali-silica. El concreto que contiene escoria generalmente presenta un desarrollo de resistencia a largo plazo superior, así como una menor producción de calor durante el proceso de hidratación, lo que lo convierte en la opción ideal para aplicaciones de concreto a gran escala.
Niveles óptimos de reemplazo
Los beneficios en términos de rendimiento que aporta la escoria al concreto dependen en gran medida de la finura que se logre durante el proceso de molienda. La escoria mezclada en molinos verticales hasta alcanzar una superficie específica de 420-500 m²/kg suele reemplazar entre el 25 y el 50% del cemento Portland en las mezclas de concreto. Es posible utilizar porcentajes más altos, de hasta el 70%, en aplicaciones especiales en las que se admite una resistencia temprana moderada.
El nivel óptimo de reemplazo depende de múltiples factores, como los requisitos de rendimiento del concreto, las condiciones de exposición y las limitaciones del calendario de construcción. Nuestro equipo de soporte técnico puede proporcionar recomendaciones específicas basadas en los requisitos del proyecto y las características de los materiales locales.
Consideraciones operativas para las plantas de molienda de escoria
Integración y optimización de sistemas

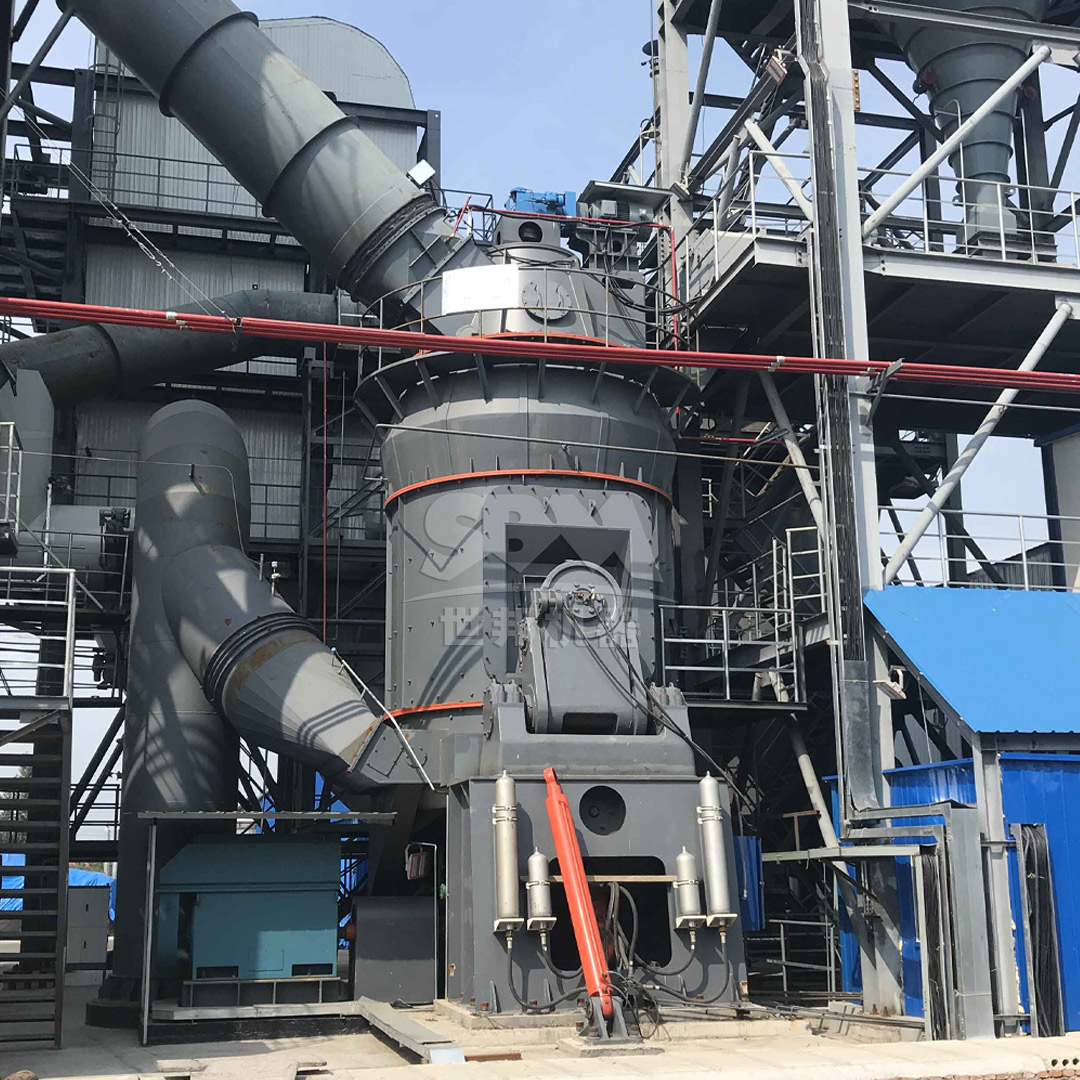

Para que las operaciones de molienda de escoria sean exitosas, es necesario integrar cuidadosamente el molino vertical con equipos auxiliares como los sistemas de alimentación, las instalaciones de recolección y almacenamiento del producto. El sistema del molino debe estar adecuadamente equilibrado para garantizar un funcionamiento estable y una calidad constante del producto. Esto incluye la optimización de la presión de molienda, el flujo de gas, la velocidad del clasificador y la tasa de alimentación basada en datos operativos en tiempo real.
Los molinos verticales modernos incorporan sistemas de control avanzados que ajustan automáticamente los parámetros operativos para mantener la finura y la tasa de producción deseadas. Estos sistemas monitorizan continuamente el consumo de energía, las diferencias de presión y los perfiles de temperatura con el fin de optimizar el rendimiento y prevenir problemas en el funcionamiento del molino.
Solución alternativa: Molino ultrafino SCM para aplicaciones especializadas
Para aplicaciones que requieren polvo de escoria de ultra-fina calidad con un diámetro máximo de partículas (D97) de ≤ 5μm (tamiz de 2500 mallas), recomendamos nuestro producto.Molino Ultrafino SCMComo solución especializada, este avanzado sistema de molienda incorpora un clasificador de turbina vertical que permite un control preciso del tamaño de las partículas, sin contaminación por polvo grueso. La serie SCM ofrece capacidades de producción de entre 0,5 y 25 toneladas por hora, con un consumo de energía significativamente menor en comparación con los sistemas convencionales de molienda ultrafina.
El modelo SCM1680, equipado con un motor principal de 315 kW, produce entre 5 y 25 toneladas por hora de polvo de escoria de ultrafina calidad, lo que lo convierte en la opción ideal para aplicaciones de alto valor en las que se requiere una fineza exceptional y una distribución precisa del tamaño de las partículas. El sistema de control inteligente del molino mantiene automáticamente el nivel deseado de finura mediante retroalimentación continua y ajuste de los parámetros de operación.
Beneficios Económicos y Ambientales
Análisis del Costo de Ciclo de Vida
Las ventajas económicas de los molinos de molienda de escoria vertical van más allá de la reducción del consumo de energía. Su diseño compacto requiere aproximadamente un 50% menos espacio en comparación con los sistemas de molinos de bolas, lo que conlleva a costos de construcción más bajos. El diseño integrado también disminuye el tiempo y la complejidad de la instalación, permitiendo una implementación del proyecto más rápida.
Los costos de mantenimiento son significativamente más bajos gracias a la mayor vida útil de los componentes de molienda y al diseño mecánico simplificado. Las molinos de la serie LM están fabricados con materiales especiales resistentes al desgaste, lo que les proporciona una vida útil 2 a 3 veces más larga en comparación con los elementos de molienda convencionales. El diseño modular de los componentes críticos permite su reemplazo rápidamente durante las paradas de mantenimiento programadas, minimizando así las pérdidas de producción.
Aportes a la Sostenibilidad
Desde una perspectiva medioambiental, los molinos de molienda vertical de escoria contribuyen de manera significativa a las prácticas de construcción sostenibles. Al permitir el uso de subproductos industriales, estos sistemas reducen el impacto ambiental asociado a la producción de cemento Portland. El proceso de molienda en sí mismo funciona con alta eficiencia y emite pocas contaminantes, lo que apoya los objetivos de sostenibilidad empresarial y el cumplimiento de las regulaciones.
El uso de escoria en el hormigón reduce la huella de carbono de los proyectos de construcción, al tiempo que mejora el rendimiento y la durabilidad del material. Esta combinación de beneficios económicos y ambientales convierte a la tecnología de molienda de escoria vertical en un componente esencial de la producción moderna y sostenible de materiales de construcción.
Conclusión
Los molinos verticales para la molienda de escoria representan el estado del arte en la tecnología de procesamiento de escoria, ofreciendo una eficiencia, calidad del producto y flexibilidad operativa sin igual. Su capacidad para transformar los subproductos industriales en materiales de construcción de alto valor apoya tanto los objetivos económicos como los ambientales en la industria de materiales de construcción. A medida que la tecnología del hormigón sigue evolucionando hacia un mayor rendimiento y sostenibilidad, el papel de la escoria correctamente molienda adquirirá una importancia cada vez mayor.
La selección del equipamiento debe basarse en un análisis técnico y económico completo, teniendo en cuenta los requisitos de producción, las especificaciones del producto y las condiciones del mercado local. Nuestro equipo técnico está listo para ayudar con la selección del equipamiento, el diseño del sistema y la optimización de las operaciones, a fin de garantizar la implementación exitosa de los proyectos de molienda de escoria.
