Proceso de molienda de mineral de grafito: desde la trituración hasta obtener un polvo fino

Introducción al procesamiento de mineral de grafito

El grafito, una forma natural de carbono cristalino, se ha vuelto cada vez más vital en las aplicaciones industriales modernas, que van desde las baterías de ion de litio hasta los materiales refractarios. Las propiedades únicas del grafito —incluyendo su alta conductividad térmica y eléctrica, su lubricidad y su resistencia química— lo convierten en un material esencial en numerosos sectores. Sin embargo, transformar el mineral de grafito en polvo fino utilizable requiere un proceso de molienda sofisticado que preserve la estructura cristalina del material al mismo tiempo que se logra la distribución de tamaños de partícula deseada.

El proceso de transformación del mineral de grafito en polvo fino consta de varias etapas de reducción del tamaño, cada una de las cuales requiere equipos especializados y parámetros de control precisos. Este artículo ofrece una descripción exhaustiva del completo proceso de molienda del mineral de grafito, destacando las etapas cruciales desde la trituración inicial hasta la producción final de polvo fino, con especial énfasis en la selección de equipos y la optimización del proceso.

Etapa 1: Destrucción primaria del mineral de grafito

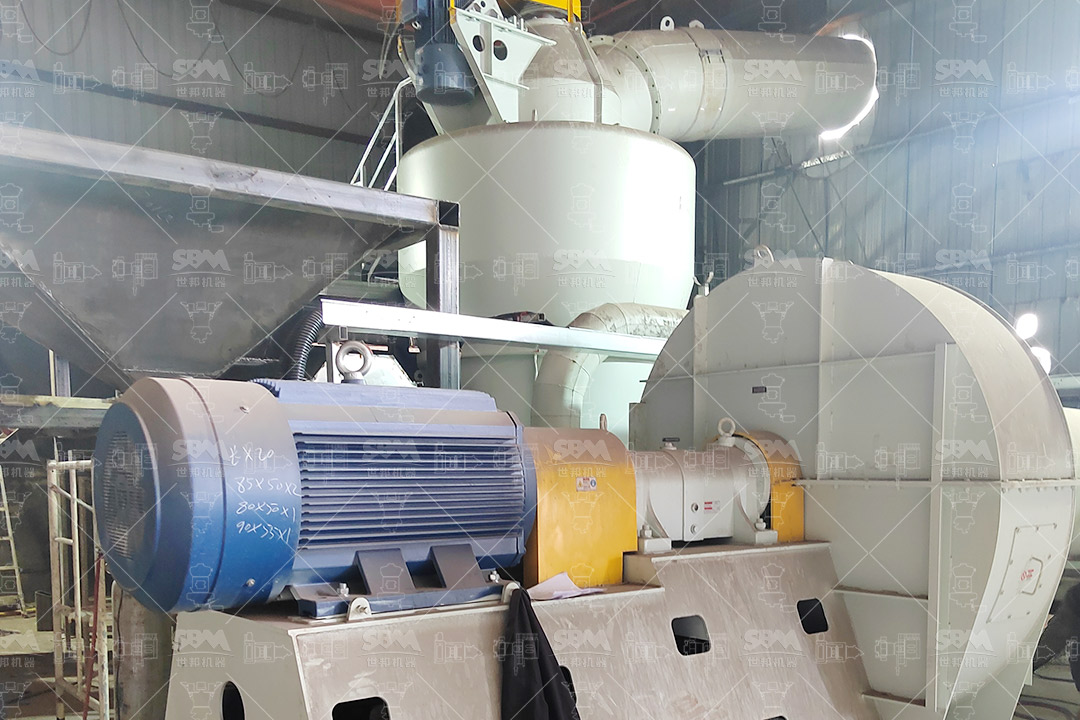

El proceso de molienda del mineral de grafito comienza con la trituración primaria, en la cual los grandes trozos de mineral bruto se reducen a tamaños manejables. Por lo general, se utilizan trituradoras de mandíbula o trituradoras giratorias para esta fase inicial de reducción de tamaño. El objetivo es reducir el mineral a partículas de menos de 50 mm, preparándolo para la trituración secundaria y las operaciones de molienda posteriores.

Las características del mineral de grafito varían significativamente en función del yacimiento; el grafito en escamas requiere un manejo diferente al grafito amorfo o en vetas. La etapa de trituración primaria debe adaptarse al tipo concreto de mineral para evitar el excesivo molido de las delicadas estructuras en escamas, al mismo tiempo que se asegura una reducción efectiva del tamaño de los materiales más duros. Una adecuada trituración primaria sienta las bases para una óptima eficiencia en el procesamiento posterior.

Fase 2: Trituración Secundaria y Moliendo Preliminar

Tras el proceso de trituración primaria, el material es sometido a una segunda fase de trituración para reducir aún más el tamaño de sus partículas. En esta etapa, se utilizan comúnmente trituradoras con cono o trituradoras de impacto para obtener partículas con un diámetro de aproximadamente 10-20 mm. En algunas aplicaciones, se pueden emplear molinos de martillo para una reducción adicional del tamaño.

Nuestro…Serie Hammer MillOfrecen un rendimiento excepcional en la trituración secundaria del mineral de grafito. Con tamaños de entrada de hasta 40 mm y la capacidad de producir un producto fino de 0-3 mm, estas máquinas robustas cuentan con diseños de cavidad optimizados y placas de desgaste de acero alto en manganeso que resisten la naturaleza abrasiva del mineral de grafito. El modelo PC4012-90, por ejemplo, produciría de 15 a 40 toneladas por hora con un motor principal de 90 kW, lo que lo hace ideal para operaciones de procesamiento de grafito a escalas medias y grandes.

Durante el triturado secundario, es crucial monitorizar la distribución del tamaño de las partículas para garantizar que las características de la materia prima sean óptimas para las siguientes etapas de molienda fina. Una clasificación adecuada en este momento puede mejorar significativamente la eficiencia general del proceso.

Fase 3: Selección de equipos para molienda fina

La molienda fina representa la fase más crítica en el procesamiento del grafito, durante la cual el material se reduce al grado de finura requerido para aplicaciones específicas. La elección del equipo de molienda depende de varios factores, entre los cuales se incluyen el tamaño final deseado de las partículas, los requisitos de capacidad de producción, las consideraciones de eficiencia energética y la necesidad de preservar la estructura cristalina del grafito.

Existen varias tecnologías de moliendo disponibles para el procesamiento del grafito:

Molinos de bolas para molienda de grano grueso a mediano

Los molinos de bolas se han utilizado tradicionalmente para el molido de grafito, especialmente para la producción de polvos con un rango de tamaño entre 0,074 y 0,8 mm. Estos cilindros rotativos, que contienen materiales de molienda (generalmente bolas de acero), funcionan basándose en los principios del impacto y la abrasión. Aunque los molinos de bolas ofrecen una gran capacidad y fiabilidad, su eficiencia energética es generalmente menor en comparación con las tecnologías de molienda más modernas, y pueden no ser adecuados para la producción de los polvos ultrafinos necesarios para aplicaciones avanzadas.

Nuestra serie de molinos de bolas incluye modelos como el GMQG2445, que tiene un volumen efectivo de 18,2 m³ y una potencia de 400 kW, y es capaz de procesar entre 55 y 10,5 toneladas por hora. Estos molinos utilizan bolas de acero de alta aleación de cromo, así como placas de revestimiento especiales diseñadas para minimizar la contaminación y maximizar la eficiencia de molienda.

Molinos de rodillos verticales para un molido fino y eficiente

Los molinos de rodillos verticales (VRM, por sus siglas en inglés) han ganado popularidad en el procesamiento de grafito gracias a su mayor eficiencia energética en comparación con los molinos de bolas tradicionales. Estos sistemas integran la molienda, el secado y la clasificación en una única unidad compacta, lo que ofrece ventajas significativas en términos de espacio ocupado y simplicidad operativa.

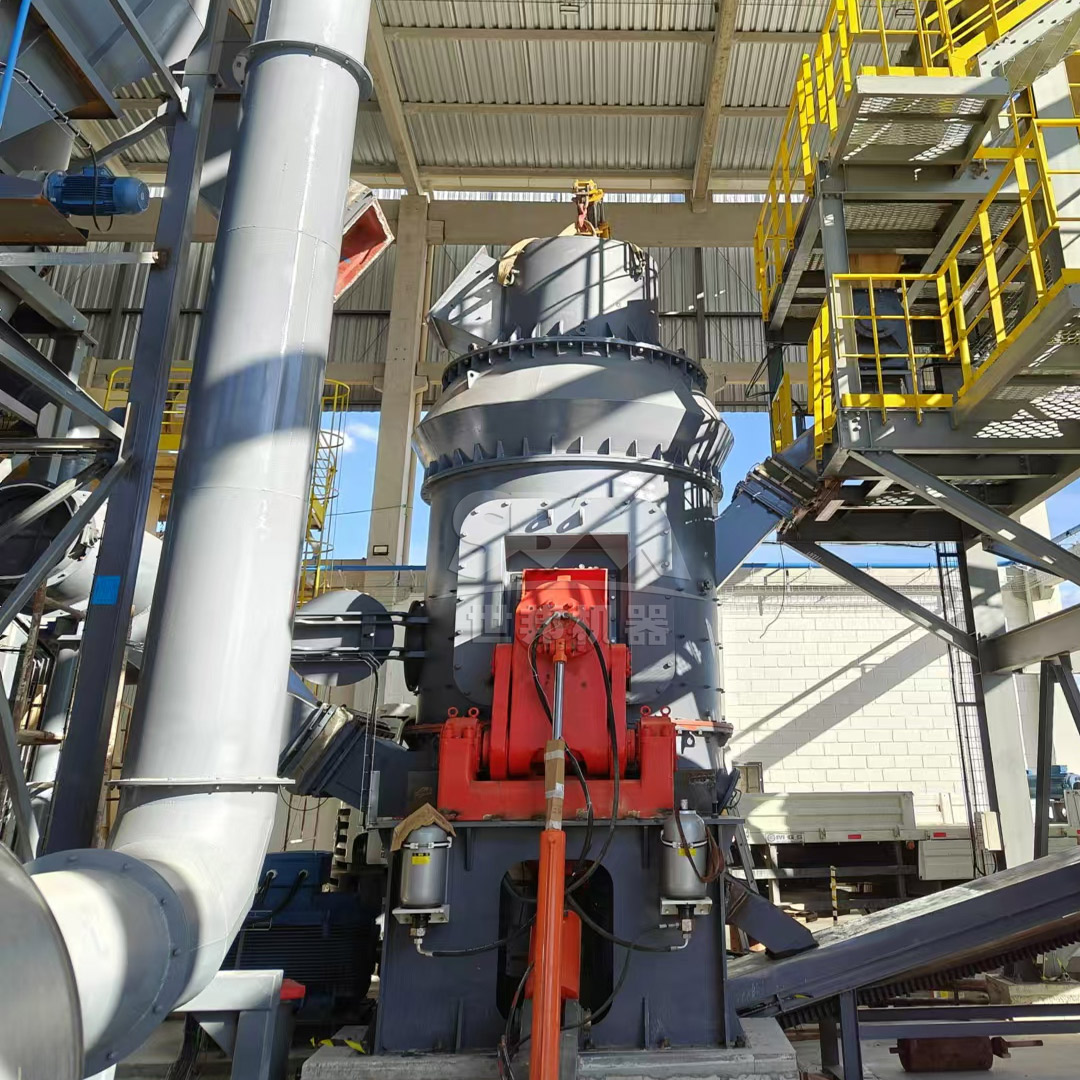

NuestroMolinos de cilindros verticales de la serie LMRepresentan la cúspide de la tecnología de molienda para materiales como el grafito. Estos molinos emplean un principio de molienda único: el material se introduce en el centro de la mesa de molienda y es transportado hacia las superficies de molienda por efecto de la fuerza centrífuga. El clasificador dinámico integrado permite un control preciso del tamaño de las partículas, mientras que el diseño compacto reduce el espacio requerido para su instalación en un 50% en comparación con los sistemas de molinos de bolas tradicionales.

Las principales ventajas de nuestra Serie LM para el procesamiento de grafito incluyen:

• Un consumo de energía un 30-40% más bajo en comparación con los molinos de bolas.
• Capacidad para manejar materiales de alimentación de hasta 50 mm de tamaño.
• Producción de polvos en el rango de mallas de 30 a 325 (se puede extender a 600 mallas con configuraciones especiales).
• Capacidades que varían de 3 a 250 toneladas por hora, según el modelo.
• Sistemas de control avanzados para garantizar una calidad constante del producto

Fase 4: Molienda ultrafina para aplicaciones especializadas

Para aplicaciones que requieren polvo de grafito de una finura extremadamente alta (generalmente inferior a 10 micras), es necesario utilizar equipos de molienda ultrafina especializados. Estas aplicaciones incluyen recubrimientos conductores, materiales de baterías avanzados y lubricantes de alto rendimiento, donde la distribución del tamaño de las partículas y su morfología influyen de manera crucial en el rendimiento del producto.

NuestroMolino Ultrafino de la Serie SCMEstá diseñado específicamente para producir polvos de grafito ultrafinos con una precisión excepcional. Este avanzado sistema de molienda puede trabajar con materiales de hasta 20 mm de tamaño inicial y es capaz de generar polvos con granulaciones que van desde 325 hasta 2500 mallas (D97 ≤ 5 μm), cumpliendo con las especificaciones más exigentes de las aplicaciones avanzadas que involucran el uso de grafito.

Superioridad técnica del molino de ultrafinas partículas SCM

La serie SCM incorpora varias características innovadoras que la convierten en la opción ideal para el procesamiento de grafito:

Uso Eficiente de la Energía:Con una capacidad dos veces mayor que la de los molinos de chorro y un consumo energético reducido en un 30%, la serie SCM representa un avance significativo en la eficiencia de moliendo. El sistema de control inteligente ajusta automáticamente los parámetros de funcionamiento basándose en la información en tiempo real sobre la finura del producto, asegurando una calidad constante mientras minimiza el desperdicio de energía.

Clasificación de alta precisión:El clasificador de turbina vertical permite una corta precisa del tamaño de las partículas, eliminando la contaminación por partículas gruesas y garantizando una calidad uniforme del producto. Esto es particularmente crítico en las aplicaciones de grafito, donde la distribución uniforme del tamaño de las partículas afecta directamente el rendimiento del material.

Construcción duradera:Los materiales especialmente formulados para los rodillos y anillos de molienda prolongan significativamente la vida útil en comparación con los molinos convencionales. El innovador diseño de la cámara de molienda sin rodamientos aumenta la estabilidad operativa y reduce las necesidades de mantenimiento.

Cumplimiento Ambiental:Con una eficiencia de recolección de polvo superior a los estándares internacionales y niveles de ruido inferiores a 75 dB, la Serie SCM cumple con las regulaciones ambientales más estrictas. El diseño de la cámara insonorizada integrada crea un entorno de trabajo más seguro y confortable.

Especificaciones del Modelo de la Serie SCM

La serie SCM está disponible en múltiples configuraciones para satisfacer requisitos de producción específicos:

• SCM800:Capacidad de procesamiento: de 0.5 a 4.5 toneladas/hora; motor principal de 75 kW
• SCM900:Capacidad de procesamiento de 0.8 a 6.5 toneladas/hora; motor principal de 90 kW
• SCM1000:Capacidad de procesamiento de 1.0 a 8.5 toneladas/hora, motor principal de 132 kW
• SCM1250:Capacidad de procesamiento: de 2,5 a 14 toneladas/hora; motor principal de 185 kW.
• SCM1680:Capacidad de procesamiento de 5.0 a 25 toneladas/hora, motor principal de 315 kW

Cada modelo mantiene el mismo rango de granulación excepcional (de 325 a 2500 mallas) a la vez que aumenta su capacidad para satisfacer las necesidades operativas. El diseño modular facilita el mantenimiento y las futuras actualizaciones a medida que evolucionan los requisitos de producción.

Etapa 5: Clasificación y control del tamaño de las partículas

Una clasificación eficaz es esencial para producir polvos de grafito con distribuciones específicas de tamaños de partículas. Los sistemas de molienda modernos integran clasificadores de aire avanzados que separan las partículas en función de su tamaño, lo que permite un control preciso de las características del producto final.

Para el procesamiento del grafito, se emplean tanto tecnologías de clasificación mecánica como de clasificación por aire; la elección de la tecnología depende del rango de tamaño de las partículas objetivo y del volumen de producción. Tras la etapa de clasificación, suelen utilizarse ciclones de alta eficiencia y filtros de tipo baghouse para recoger el producto final, garantizando al mismo tiempo un funcionamiento limpio del sistema.

Etapa 6: Modificación y funcionalización de la superficie

Más allá de la reducción del tamaño de las partículas, muchas aplicaciones avanzadas del grafito requieren una modificación de su superficie para mejorar su compatibilidad con otros materiales o para conferirle propiedades funcionales específicas. Las técnicas de modificación más comunes incluyen el recubrimiento con diversas sustancias, la oxidación para obtener grafito expandido, o el tratamiento químico para mejorar su dispersibilidad.

Aunque no forman parte estrictamente del proceso de molienda, estos tratamientos suelen integrarse en las modernas líneas de procesamiento de grafito con el fin de crear productos con valor añadido y características de rendimiento mejoradas.

Consideraciones para la Optimización de Procesos

Optimizar el proceso de molienda del grafito requiere prestar atención cuidadosa a varios factores clave:

Eficiencia Energética

Las operaciones de molienda representan generalmente una parte significativa del consumo total de energía en el procesamiento del grafito. La selección de equipos energéticamente eficientes, como nuestro Molino Ultrafino de la Serie SCM o los Molinos de Rollos Verticales de la Serie LM, puede reducir los costos operativos al mismo tiempo que minimiza el impacto ambiental. Los sistemas de control avanzados que ajustan automáticamente los parámetros de funcionamiento en función de las características de la alimentación y los requisitos del producto mejoran aún más la eficiencia.

Consistencia en la calidad del producto

Mantener una calidad constante del producto es esencial para los polvos de grafito utilizados en aplicaciones críticas. Los sistemas de molienda modernos incorporan tecnologías de monitorización y control en tiempo real que ajustan continuamente los parámetros de operación para compensar las variaciones en el material de alimentación o las condiciones ambientales. Los sistemas de clasificación de alta precisión, como los de nuestra serie SCM, aseguran un control estricto de la distribución del tamaño de las partículas en cada lotes.

Control de Contaminación

La pureza del grafito es esencial para muchas aplicaciones, especialmente en la electrónica y la fabricación de baterías. El equipo de molienda debe estar diseñado para minimizar la contaminación proveniente de las partes desgastadas o de fuentes externas. Nuestros molinos cuentan con elementos de molienda especialmente formulados que reducen al mínimo la contaminación por metales, a la vez que mantienen una larga vida útil.

Consideraciones de Medio Ambiente y Seguridad

El procesamiento del grafito plantea desafíos específicos en términos medioambientales y de seguridad que deben abordarse mediante la selección adecuada de equipos y el diseño de los procesos.

Control de Polvo

El polvo de grafito puede suponer riesgos de explosión y problemas para la salud respiratoria. Los sistemas de molienda modernos incorporan sistemas completos de recolección de polvo; nuestro equipo cuenta con colectores de polvo de tipo chorro pulsado que superan los estándares internacionales de control de emisiones. Los diseños completamente sellados impiden la escapación de polvo durante el funcionamiento normal.

Reducción de ruido

Las operaciones de molienda pueden generar un ruido considerable, que potencialmente puede superar los límites de exposición profesional. Nuestras molinos incorporan tecnologías avanzadas de reducción de ruido, lo que permite que los niveles de sonido estén generalmente por debajo de los 75-80 dB, creando así entornos de trabajo más seguros y disminuyendo la necesidad de adoptar medidas adicionales de protección auditiva.

Tendencias futuras en la tecnología de molienda de grafito

La industria de molienda de grafito sigue evolucionando, y varias tendencias emergentes están influyendo en el desarrollo de los equipos.

Digitalización y Fabricación Inteligente

La integración de tecnologías IoT, algoritmos de mantenimiento predictivo y sistemas de control de procesos avanzados está transformando las operaciones de molienda de grafito. Nuestros últimos diseños de molinos incorporan funciones de conectividad que permiten el monitoreo remoto, el análisis de datos y la optimización basada en métricas de rendimiento en tiempo real.

Enfoque en la Sostenibilidad

La creciente importancia que se da a la sostenibilidad está impulsando el desarrollo de tecnologías de molienda que reduzcan el consumo de energía y agua, disminuyan las emisiones y prolonguen la vida útil de los equipos. El diseño de nuestros equipos da prioridad a los principios de la economía circular, utilizando componentes modulares que pueden repararse o actualizarse fácilmente en lugar de ser reemplazados.

Conclusión

El proceso de transformación del mineral de grafito en polvo fino implica una serie sofisticada de operaciones de trituración y molienda, cada una de las cuales requiere equipos especiales y un control preciso del proceso. Desde la reducción inicial del tamaño del material hasta su molienda en polvo ultrafino, la elección de la tecnología adecuada influye de manera decisiva en la calidad del producto, la eficiencia operativa y la viabilidad económica del proyecto.

Nuestra amplia gama de equipos de molienda, en particular el Molino Ultrafino de la Serie SCM y los Molinos de Rodillos Verticales de la Serie LM, ofrece a los procesadores de grafito soluciones avanzadas adaptadas a los desafíos específicos de este material único. Al combinar eficiencia energética, control preciso del tamaño de las partículas y una construcción robusta, estos sistemas permiten la producción de polvos de grafito de alta calidad que cumplan con los requisitos de las aplicaciones más exigentes.

A medida que el grafito continúa encontrando nuevas aplicaciones en tecnologías avanzadas, los procesos de molienda que transforman este material versátil seguramente seguirán evolucionando, con innovaciones dirigidas a mejorar la eficiencia, la sostenibilidad y el rendimiento del producto.
